Este es el resultado, vamos a ver en las siguientes fotos las precauciones que hay que tener.
Hay que colocar las dos pistas de conexiones una a continuación de otra repitiendo la misma posición.
Hay que tener cuidado porque las antiguas pistas de conexión de scalextric eran de dos tipos, unas permitian conectar el transformador en dos posiciones, como la primera foto y otras solo en una, con la pestaña de la clavija hacia arriba, como en la segunda foto.

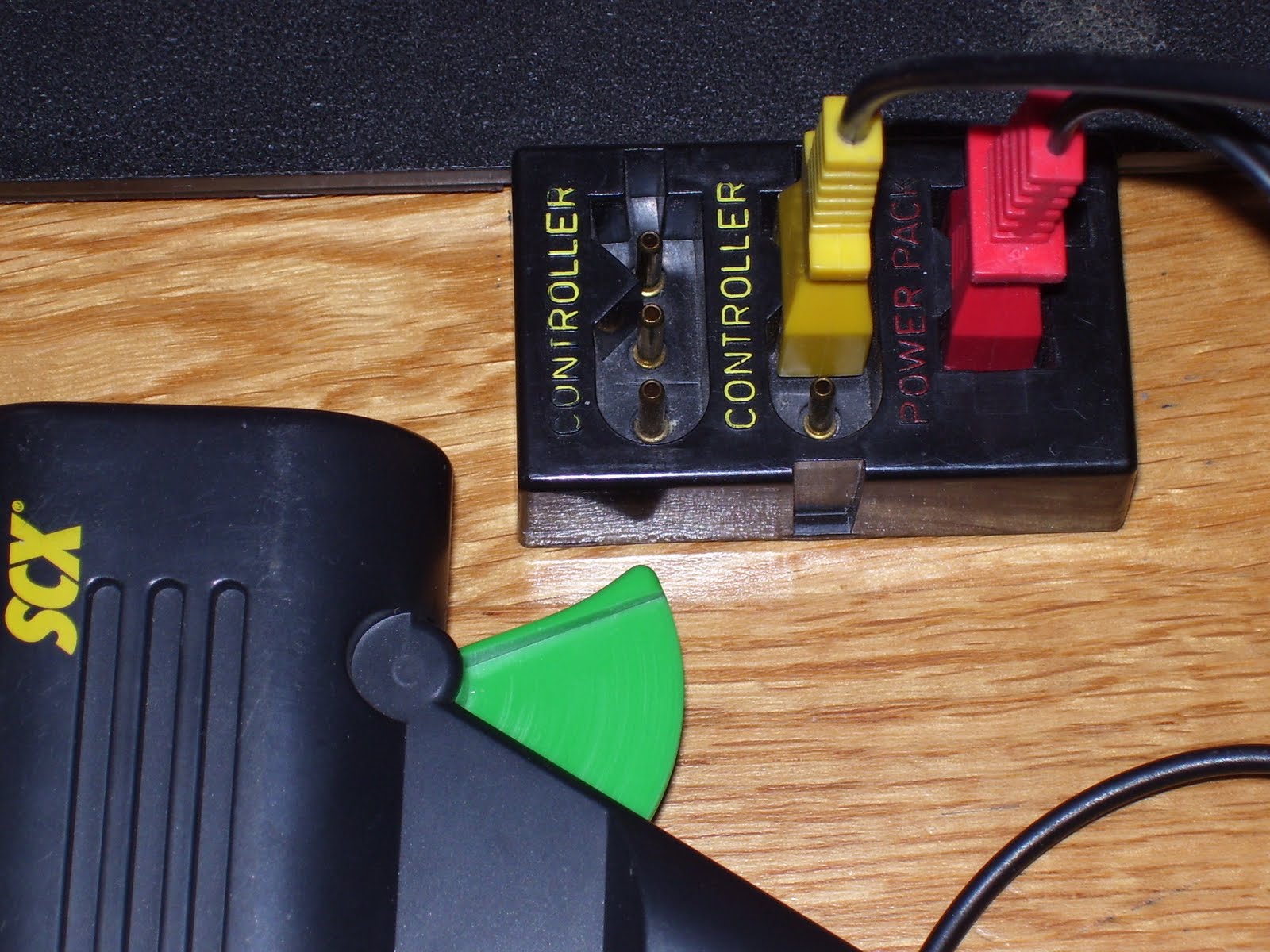

En cada pista hay que conectar un transformador con la pestaña de la clavija roja en la misma posición, en las fotos no se ve la pestaña porque queda para arriba, y conectamos un mando en cada pista.
Teniendo estas precauciones , se puede incluso intercalar todas las pistas que queramos, siempre que las dos de conexiones queden en la misma posición relativa , y también se pueden añadir más pistas de conexiones en la misma posición que las anteriores y sin ninguna función eléctrica, pero ¡ojo! en la misma posición.
Con pistas Ninco es exactamente igual con la precauición de que los interruptores de todas las pistas de conexiones , incluso las que no tengan nada conectado, esten en la misma posición.
hola dos preguntas manuel si en un tablero quiero poner 2 transformadores pero cada uno de un lado del tablero para que quede un jugador de cada lado funcionaria y si le pongo un cuentavueltas a cual se lo conecto saludos
ResponderEliminarSi funciona pero tienes que asegurarte de que la posición relativa de las dos pistas de conexiones es la misma, es decir, que si retiras todas las pistas que hay entre medias de las dos de conexiones te quedan en la misma posición que quedan en mi artículo.
EliminarEl cuentavueltas se lo puedes poner a cualquiera de los dos, ya que lo necesita para alimentación y luego habrá una media recta que lea los pasos de los coches y manda la información al cuentavueltas, pero colocalo en el orden que te diga las instrucciones del cuentavueltas, tambien puedes si tienes, poner un tercer transformador para el cuentavueltas y colocar la media recta de lectura donde más te guste, todo esto es para el cuentavueltas de tecnitoys que se comercializa desde hace años, para otros supongo que sera similar.
Un saludo.
Hola Manuel, ante todo mi más sincera enhorabuena por tu blog, lo he descubierto hoy y estoy alucinando, pronto te pediré consejo para un circuito, pero antes una pregunta, yo tengo dos rectas de conexiones porque la que me llegó con el circuito tenia una de las tomas de alimentación que no funcionaban, y me mandaron una correcta, además tengo dos transformadores y quisiera conectar uno a cada carril para que cuando un coche se salga de la pista el otro no reciba toda la corriente y provoque tambien una salida, ¿es sufieciente con poner un transformador a cada boca? o es mejor poner uno en la boca que funciona de la recta de conexiones averiada y el otro en la otra recta?
ResponderEliminarMuchas gracias y un saludo desde ya, un fiel seguidor de tu blog.
Lo más secillo es tal como estan las fotos del artículo , un transformador a cada pista en carriles diferentes,y bienvenido al blog.
EliminarMuy buenas Manuel
ResponderEliminarEstoy empezando a hacer una maqueta de rally de unos 16m de cuerca y con tres alturas. Tengo pistas nuevas y viejas (exin).
Tengo un problemilla; en algunas partes del circuito los co0ches se paran o dan tirones. He revisado y lijado las conexiones de entre las pistas y sigue igual. Que puedo hacer???? Esto de los dos trafos me ayudaría???
Muchas gracias tio, eres de gran ayuda
Un saludo
Isma
Hola Manuel, indagando indagando he llegado a tu blog,y ya no busco más, es alucinante el conocimiento y control que tienes sobre el tema. Muchas gracias, me he copiado algunos circuitos para hacerlos en la buhardilla y jugar con mi pequeño, que ya no "me extrella los coches" porque empieza a controlar los mandos. Un saludo y gracias.
ResponderEliminarHola manuel&co.! E conectado un transformador en cada carril,cortando ls cables dl carril k no uso para k el coche no m chupe la energia dl otro,era necesario,o solo por conectar dos transf. Eso ya no ocurre? Otra duda, ahora k tengo ls transf. Separads x carriles puedo poner un tercer transf. A la mitad dl circuito en una pista k no esten ls cables cortados por carriles para n kedarme sin fuerza
ResponderEliminarNo es necesario cortar cables basta con poner un transformador en cada pista de conexiones y un mando en carriles distintos de cada pista de conexiones, ya que en el que no pones mando queda abierto el circuito electrico y el transformador de esa pista no da corriente al circuito que no tiene mando. Cortar cables es volver a abrir el circuito que ya estaba abierto.
EliminarNo debes poner un tercer transformador, aunque seguramente no funcinaria porque requiere otro mando que diese paso a la corriente de ese transformador, es absurdo porque necesitarias dos personas para manejar un coche y peligroso porque al apretar los dos mandos se producirian sobretensiones que quemarian los coches.
Esto es válido para las pista nuevas??, las grises, es decir, tengo dos pistas de conexión del modelo nuevo, el gris. ¿si las coloco una a continación de la otra, cada una con su transformador y un solo mando para cada pista, funciona como en los modelos antiguos?. Y si quisiera hacer un circuito con cruce o rotondas de un solo carril, ¿hay que hacer alguna ñapa en las pistas de conexión del modelo nuevo? Gracias!!!
EliminarMuchisimas graciaaaaas! Lo dl tercer transf. m lo imaginaba k no funcionaria,pero entonces hay alguna solucion para k tenga mas fuerza a la mitad d pista?
ResponderEliminarLa única solución es mejorar la conductividad de las pistas usando pistas grises nuevas intercaladas como en el circuito 733 al 735, intercalando pistas Ninco, soldando las uniones de las antiguas SCX o colocando lineas de mantenimiento de tensión que no son otra cosaque atajos para la corriente eléctrica para evitar que esta recorra las uniones de todas las pistas que haya entre elinicio y final de la línea de mantenimiento.
EliminarLas dos primeras requieren pistas de adaptación y las dos segundas solo son interesantes para circuitos fijos.
Muxas graciaaaas! M as sido d gran ayuda! Lo tuyo n esta bien pagado... Jeje!
ResponderEliminarEste comentario ha sido eliminado por el autor.
ResponderEliminarHola,
ResponderEliminarPrimero felicidades por la página. Es completísima y de gran ayuda para todos!
Tengo una duda respecto a este tema de los dos transformadores: tengo dos mandos tipo jack, y querría poner también 2 transformadores, uno para cada carril. La pregunta es si debería seguir el mismo procedimiento que has descrito con las pistas de conexión tipo jack (ref.88780). O sea, dos pistas de conexión, un transformador en cada pista y un mando por pista pero en carriles diferentes.
Gracias por la ayuda!
Hola Manuel,
ResponderEliminarAnte todo decirte que el blog me ha dejado boquiabierto, llevo días impresionado por tu trabajo. Solo quería felicitarte por ser tan amable con los preguntones y por tus aportaciones.
Soy un novato en esto del slot y mi duda es la siguiente sobre el tema de los dos transformadores:
El caso es que recientemente me he hecho con dos sets en Inglaterra (VW Beetle Cup C1051 del año 2000 y un set Scalextric Start del 2011) y los he juntado con un par de tramos adaptadores (C8222 Classic/Sport y C8525 Sport/Start). Al usar las dos pistas de conexión de cada set colocadas según tu esquema y sus correspondientes transformadores lo que ocurre es que ambos mandos (uno de cada set y cada uno enchufado a cada pista de conexión en diferentes carriles) dan corriente a ambos carriles y mueven los dos coches a la vez. En ambos sets dice que el transformador es de 220-240V -50Hz (12V). ¿Se te ocurre alguna idea de porqué los mandos se comportan así? Si hace falta puedo agregar más información.
Muchas gracias de antemano,
Fran.
Los enlaces son fotos de google de las "power base" respectivas de cada set:
Scalextric Start: http://www.jadlamracingmodels.co.uk/images/Scalextric10/start-powerbase.jpg
Scalextric Classic:
http://i.ebayimg.com/t/SCALEXTRIC-CLASSIC-POWERBASE-THROTTLES-POWER-SUPPLY-/00/s/MTIwMFgxNjAw/z/UvQAAOxy--NRohCP/$T2eC16RHJIIE9qTYKCsvBRohCO57dQ~~60_35.JPG
Buenas tardes, lo primero que me entro frecuentemente en este blog y me sirve de referencia. Tengo una pista de conexiones del sistema ninco wico, con mandos inalámbricos, que por cierto funciona muy bien. La recta de conexiones , que es de 20 cm. , tiene dos entradas para dos transformadores. Tengo conectado un transformador solamente, pero cuando un coche se sale el otro tiene una subida de tensión. Como supongo que no serán entradas de conexiones independientes, mucho me temo que conectando dos transformadores no voy a conseguir nada. Como podría hacer para que utilizando la misma recta, conectando dos transformadores, sean conexiones independientes? Ya he visto anteriormente que con dos rectas de conexiones se puede conseguir, pero claro yo uso el sistema wico. Que pasa si conecto los dos transformadores ? puede haber exceso de voltaje a los coches? Conduce a algo? y si es asi para que hacen dos entradas para dos transformadores? Muchas gracias
ResponderEliminarHola Manuel, enhorabuena por tu blog lo acabo de descubrir y estoy alucinado, tengo un escalextric que he ido consiguiendo por piezas, al final he podido montar un circuito de 35 m. de cuerda, antes de leer tu blog ya había conectado dos transformadores tal y como tu recomiendas, pero me acaban de regalar el pit box y esta pista de conexiones es diferente y los mandos son con una clavija diferente, funcionaría el pit box poniendo otro transformador a mitad del circuito?,
ResponderEliminarPara utilizar la pista pit box como pista de conexiones lee lo que tengo escrito en el circuito nº 255. un saludo
ResponderEliminarHola Manuel!! Tengo una pista de 12 metros, tengo dos transformadores, cada uno va con una pista. El problema es que cuando llegan por la mitad del recorrido pierde potencia la mayoria de coches. que me aconsejas?, deberia poner alguna linea para que no pierda potencia los coches?
ResponderEliminarEste comentario ha sido eliminado por el autor.
ResponderEliminarhola tengo un rc antigüo, y lo he querido montar y me he encontrado con que un mando no funciona, es de los que tenían dos cables, uno a pista y otro al transformador, hay posibilidad de conectar un mando de jack a esas conexiones? es complicado hacer una centralita para la pista con las conexiones de jack?
ResponderEliminarhola tengo un rc antigüo, y lo he querido montar y me he encontrado con que un mando no funciona, es de los que tenían dos cables, uno a pista y otro al transformador, hay posibilidad de conectar un mando de jack a esas conexiones? es complicado hacer una centralita para la pista con las conexiones de jack?
ResponderEliminarNo sé si se ha comentado que en ese intercalado de pistas entre las dos piezas de conexiones no se puede poner un número impar de cruces, es decir se pueden poner 0,2,4.., un cruce o tres, etc haría que los dos trafos alimentaran el mismo circuito eléctrico...
ResponderEliminarNo sé si se ha comentado que en ese intercalado de pistas entre las dos piezas de conexiones no se puede poner un número impar de cruces, es decir se pueden poner 0,2,4.., un cruce o tres, etc haría que los dos trafos alimentaran el mismo circuito eléctrico...
ResponderEliminarHola cómo saber que la fuente no función? Le da energía al coche directamente pero conectada no funciona el circuito.He cambiado pot otra la pista de conexión por di acaso..el problema fuera ese.gracias
ResponderEliminarBuenas Manuel
ResponderEliminares posible con la nuevas pistas digitales de scx, la grises, se pueden poner un circuito un transformador por coche, es decir 2 transformadores uno en cada pista de conexión??? O hay problema???
Hola! No se sí tendré que añadir otro transformador, más o menos apartir de cuantas pistas de ampliación pongamos hay que añadirlo o como va eso? Es que entiendo muy poco
ResponderEliminarHola Manuel, me parece fantástico tu blog.
ResponderEliminarTe encontré buscando como poner 2 transformadores a los circuitos de Scalextric y ahora me surge una duda. Como poner el semáforo de Scalextric el de las dos luces (rojo y verde) y que corte los dos carriles.
Un saludo
Lo siento no conozco este accesorio, no lo tengo.
EliminarHola Manuel, tengo una duda ¿seria posible conectar un transformador ninco y otro de scalextric? Son exactamente iguales a los que aparecen en tus fotos.
ResponderEliminargracias
hola manuel , he visto que hay algunos que conectan dos trasformadores cada uno a una pista.. osea soldando los cables a las vias.. tu como lo ves??
ResponderEliminargracias Matyas
Hola manuel. En mi pista funcionan los dos coches con el mismo mando como se puede solucionar ese problema
ResponderEliminarpor qué un carril de circuito original de carrera go...de repente se queda sin fuerza al apretar el mando...y el otro funciona con normalidad. Gracias
ResponderEliminarHe recuperado el scalextric antiguo(monza)y Papa Noel me ha traido el Rally de Suecia, los he unido con pistas de compatibilidad.He puesto el transformador antiguo con su pista de conexiones y el transformador nuevo, pero hay un problema en un carril el COCHE SALE DISPARADO SIN TOCAR EL MANDO,NECESITO AYUDA GRACIAS
ResponderEliminarA mi me pasa exactamente lo mismo... sabeís porque sale disparado el coche?
EliminarAdemas, el que funciona correctamente es el antiguo. Con el nuevo (digitalizable) y con un solo transformador, los dos carriles tienen la toda la tension y salen disparados... será por la combinación de cables al estar preparado para el digital?
EliminarHola¡ me llamo Carlos y tengo un problema con mi circuito de Slot. Es un circuito de 25 metros de cuerda, compensado y para eso he utilizado mis viejas pistas de scalextric y he comprado un circuito nuevo con su sistema de conexion de babana. Para mejorar el rendimiento he comprado una segunda pista de conexión. Las dos pistas de conexión las he puesto tal como tú explicas pero hay una tercera pista de conexión (del sistema antiguo con conexión roja de las que segun se pone se cambia la polaridad) pero sin conectarle ningun transformador. El Caso es que uno de los carriles va perfecto pero el otro recibe corriente aun sin colocar el mando. Donde te parece qiue puede estar el problema?
ResponderEliminarhola, tengo un circuito de 5 metros y juegan mucho mis hijos, podria poner una pista de conexion uno a cada lado del circuito para que asi puedan cojer el coche cuando se salga facilmente? tengo puesto 1 cruze y 2 cambios de carril, da igual la posicion en la que esten?
ResponderEliminaresta contestado a continuacion
Eliminarel cruce da lo mismo pero los cambios de carril deben quedar en una de las dos mitades que forma el circuito al poner las dos pistas de conexiones, para que te quede correcto pon una de las pistas de conexiones y encima coloca la otra superpuesta y muevela como si fuese un coche a lo largo del circuito y la fijas antes de llegar al primer cambio de pista si quedan los dos en la segunda parte del circuito o despues de llegar al segundo cambio de pista si los dos estan en la primera parte del circuito, con esta forma consigues que la sdos pistas de conexiones tengan la misma posicon relativa los carriles sean lo mismos en las dos pistas.
ResponderEliminarHola Manuel, lo primero felicitarte por este gran Blog, tengo un C1 actual de pistas grises y le he añadido muchas más pista negras, puedo poner dos pistas de salida grises para usar una fuente de alimentación para cada carril? gracias
ResponderEliminarBuenos dias
ResponderEliminarHe intentado hacer esto para scalextric, pero mezclando una pista de conexion antigua con la pista de conexion "nueva" tipo jack. Pues lo curioso es que el mando de la pista con jack actua sobre las dos vias y por tanto parece que no se pueden mezcalr.
Los dos transformadores tienen que tener el mismo amperaje?
ResponderEliminarHola,buenas noches,acabo d d poner otra conexión pista 40 cms para mando en otro lugar d pista con su transformador correspondiente y no funciona,puede ser que no funcione dicho trozo d pista?m explico.Eso no tiene misterio..o si que puede dejar d funcionar?Gracias
ResponderEliminarSi tu circuito tiene un puente tienen que estar las dos pistas al mismo lado del puente sino 3s este el problema mandqm3 una foto al email de como lo has montado
EliminarHola,soy nuevo en esto, yo prove esto de dos transformadores y al dar gas con un mando m arrancan los dos coches :(
ResponderEliminarhabrás puesto las dos pistas de conesiones de forma diferente a las que yo pongo en el artículo. si haces algún cambio puedes hacer malas conexiones y hasta te puede salir un coche disparado. Mándame si quieres una foto por email del circuito y te digo que has hecho mal.
EliminarManuel, podría contactarte por mail? Dónde? Muchas gracias
EliminarBuenas tardes:
ResponderEliminarPrimero quería agradecerle toda información que facilita a los que nos gusta esto del slot.
Quería hacerle una consulta. Tengo un circuito Ninco Digital de unos 25 metros de cuerda y se me quedan los coches sin potencia incluso se paran en algunos tramos de la pista. Dispongo de dos centralitas y dos transformadores, ¿Hay alguna forma de colocarlo para alimentar mejor al circuito?
Gracias de antemano por su atención.
Un saludo.
yo tambien tengo un circuito ninco digital y no he conseguido que funcione correctamente. y he visto el de scx y es mucho mejor
EliminarBuenas noches Manuel, gracias por tu blog, mi consulta es la siguiente,
ResponderEliminarteniendo el mismo caso de tu respuesta de fecha 8 de marzo de 2016, es decir tengo, dos transformadores, dos pistas de conexiones, un cruce y dos cambios de carriles, todo scalextric, no me queda claro donde colocar para que actúen bien dichos tramos de cambios de carriles, ¿me lo podrías volver a explicar por favor?
Por otro lado, ¿merece la pena comprar el tramo de conexiones plus de scalextric?
Muchas gracias de antemano.
Hola. Quería saber qué se te ocurre teniendo que hacer una pista de un solo nivel de 2,2 x 2, tengo una c1 y una pista tunning que es un 8. Gracias y muy buena la página
ResponderEliminarHola, acabo de montar para jugar con mi hijo mi Scalextric clasico. Son aprox 8 metros, y he montado en paralelo 2 pistas de conexiones con su transformador. Sin embargo, una corre, aunque de manera intermitente y la otra ni eso. Qué puede ser? Cómo puedo limpiar las pistas por si fuera eso?
ResponderEliminarGracias
Hola buenas tardes, Estoy comenzando a preparar el scalextric para navidades como cada año, pero creo que estoy siendo demasiado ambicioso, he montado un circuito de unos 28m, tengo un tranformador por linea. Aun no he tenido tiempo de empezar a lijar y a ponerlo todo bien pero de momento el circuito cierra bien! Mi pregunta es si existe la posibilidad de añadir dos trafos por linea o si crees que con 1 por linea sera suficiente. Muchas gracias!
