lunes, 26 de noviembre de 2012

Nº 1136. Subida a la montaña.





El circuito tiene dimensiones 2,35 x 2,05.









El plano no coincide exactamente con el montaje porque para poder peraltar bien el circuito tuve que ampliar el oválo superior hasta hacerlo coincidir con los inferiores.

En este circuito se puede ver en el plano que aunque le faltan unos 6 cm en una dirección y 2 cm en la otra para poder cerrarle, la flexibilidad de las pistas permite en la práctica cerrarlo.







domingo, 25 de noviembre de 2012

Nº 1143 al 1146. Circuitos Ninco en C y en L con tableros standard.

Juan dijo:

Hola,me llamo Juan y he adquirido tres circuitos de Ninco y me toy volviendo loco para cuadrarlos,las pistas son:36 rectas estandar,32 curvas estandar,22 curvas interiores y 4 rectas de 10cm.El espacio q tengo es 4 tableros de 2,5-1,25 en disposicion "C",osea dos en los extremos a lo ancho y en el centro a lo largo,sin alturas.Espero que pueda ayudarme y poder probar el material,,un saludo muy grande y muuuuuchas gracias por su atencion.

Te he hecho un circuito para el que te faltan 5 curvas interiores y 1 standard, pero lo he metido solo en tres tableros, después lo he separado en dos L de tablero y medio y he vuelto a juntar las dos L de forma diferente al primero, en cualquiera se puede aumentar las dimensiones añadiendo rectas de 40cm en secciones paralelas.

Con pistas scalextric las dimensiones son un 15% menores











viernes, 23 de noviembre de 2012

Nota nº 74. Ya esta el cartel.





Ya tenemos el cartel del evento que os anunciaba en la nota anterior


yo sigo puliendo el diseño y he aumentado la zona que ira a dos y tres alturas de los circuitos dedos carriles para mejorar el acceso a recoger los coches que sepuedan salir de las pistas ,   estas zonas  estan a la izquierda del plano.

Para todos los que no podais visitar Seseña , hare un reportaje fotográfico y videos que subiré al blog.



jueves, 22 de noviembre de 2012

Nota nº 73. Evento solidario de Slot en Seseña. en favor de Caritas

Ya queda poco, los próximos días 30 de noviembre por la tarde , el día 1 de diciembre y la mañana del domingo día 2 podreis visitar en Seseña en el cento comercial El castillo el espectacular montaje de scalextric del plano, combina un circuito , el gris, de 4 carriles con casi 23 m con otros dos superpuestos de dos carriles, los azules, de 21 m el de la parte superior izquierda y de 13 m el de la parte inferior, se puede ver en el plano una zona de algo mas de 1m en la que uno esta sobre el otro, y en general todo el conjunto tiene pistas hasta en 4 alturas. y podran circular 8 coches simultaneamente por el conjunto.

Además podreis ver un circuito de trenes de unos 50m.


Hasta el dia del montaje podeis haceros una idea viendo otros similares en mi blog http://mismontajesdeslot.blogspot.com.es/

Si nos visitais no olvideis traer 1 Kg de alimentos no perecederos.




sábado, 10 de noviembre de 2012

Nº 1141. Circuito de 2 plantas con 3 puentes.

Roberto González dijo:

Hola Manuel, ando mirando tu blog de circuitos y estoy encantado, el
tema es el siguiente y como principiante la afición me ha venido a
través del regalo que le han hecho a mi hijo de un scalextric Copa G1
de hace 10 años pero que está como nuevo.

Tras este regalo, me han ofrecido más pistas y algún coche de amigos
que ya no lo usan y que me lo han dado a muy buen precio (2 copitas y
alguna ración por mi cuenta), el caso es que no se como empezar y me
gustaría que con las piezas que tengo, me pudieras dar una idea de
circuitos posibles.

El espacio del que dispongo es de aprox. 2'70 mts de ancho x 2,30 de
alto y me gustaría que fuera con alguna altura. Lo que tengo ahora
mismo y podría ampliar en caso necesario es lo siguiente:

Rectas standard ---------------- 13
Medias rectas ------------------ 7
Curvas standard --------------- 29
Curvas interiores ------------- 13
Pista de conexión
Curvas super exteriores ---- 10
Rectas cambio de pista --- 2
Gran chicane ------------------- 2
Rectas inicio chicane ------ 2
Chicane doble curva -------- 2
Curvas exteriores ------------ 2
cambio de pista en curva -- 1

Creo no haberme equivocado y quisiera darte de antemano mil gracias y
que sigas con tu blog que es fabuloso.

Un saludo.
Te he hecho un diseño con tres puentes, he usado pistas Ninco por error, pero igual se puede montar con pistas scalextric, las dimensiones con Ninco son 2.66 x 2,18 y con scalextric aproximadamente un 15% menos, esto es 2,30 x 1,90.

Los carriles estan compensados, y en el caso de Ninco son de 18,82m y en el de scalextric alrededor de 16m. que es una longitud que con pistas viejas podría dar problemasde conductividad eléctrica que se pueden evitar con las íncomodas líneas de mantenimiento de tensión o insertando las pistas grises  correspondientes a un C1 nuevo como hice yo en el post
http://miscircuitosdeslot.blogspot.com.es/2011/09/n-733-al-735-circuito-de-rally.html

También puedes buscar en el blog auxiliar "Catálogo práctico de mis circuitos de slot", la opción por ejemplo , longitud  SCX  2,70m
http://catalogopractico.blogspot.com.es/search/label/longitud%20SCX%20270%20cm

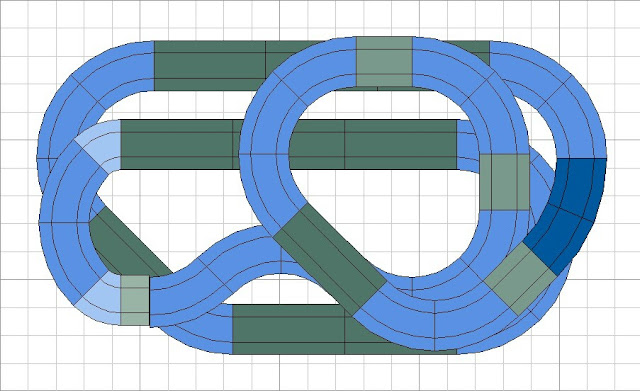

Nº 1140 y 1142. Circuito Ninco en L de 3 alturas y opción rectangular.

Emigarrob en slotadictos dijo:

Hola, Manuel, te explico , hace poco cree un post comentando lo que me ha pasado
y otros compañeros del foro me dieron tu nombre para que me ayudaras .
por encima te cuento un poco, hace un año tuve un incendio en casa ,,,, la casa entera quemada , el circuito que estaba haciendo ....

se salvo, por poco jejeej aunque necesita bastantes horas de trabajo en las pistas ya que todos los railes se oxidaron y estan negras que no veas .

despues de un año la casa esta en pie y me propongo a empezar de nuevo el circuito pero tengo unas limitaciones en las medidas del mismo

ya que he cambiado de lugar la zona de recreo jejeje

es una L ..... medidas : 2.10x1.08m con un saliente en la L que comentaba de 0.68x0.72m es lo maximo con lo que puedo contar

eso si lo pensaba hacer de 3 plantas para aprovechar las pistas que tengo .

estoy un poco agoviado por todo lo que tengo que recuperar y demas asi que si alguien me echa una mano por lo menos a diseñar el circuito

me haria un gran favor .

dejo aqui las pistas que tengo, todas ninco

recta 40cm : 13

recta 20cm <: 10

recta 10cm >:1

recta conexion <: 2 ( ya que tengo dividido cada recta de conexion para cada rail por que tengo dos transformadores para aprovechar al maximo

la corriente en cada rail , asi que necesito colocar las dos pistas de conexion .

recta cambio de pista : 2 que en el otro circuito si no las ponia una seguida de la otra no iban bien , no se por que .

curva standar : 34

curva exterior : 2

curva inetrior : 9

esto es todo ,

gracias de antemano y un saludo.


Te he diseñado  un circuito de tres plantas superpuestas en algunos tramos,  que tendras que  elevar para tener buena visibilidad,  al final hay un plano de primera y segunda y otro  de tercera para poder imaginar bien el circuito.






Esta es la opción rectangular en 2.04 x 1,14




El plano de polanta primera y segunda.




El plano de planta segunda y tercera







miércoles, 7 de noviembre de 2012

Nº 1137. Pequeño circuito scalextric compact

Ana dijo:

Hola Manuel. Mi nombre es Ana, y me he decidido a escribirte porque no se me ocurre cómo aprovechar las pistas que tengo para hacer un circuito majo para mis hijos. Ellos tienen 11, 10 y 6 años.
Como no tengo espacio para tener montado el circuito, mi idea es hacer una plataforma y colgarlo del techo de uno de sus dormitorios de modo que con unas poleas o algún sistema parecido pueda bajarlo y subirlo cuando vayan a usarlo.
Las pistas que tengo son de scalextric compact, pero no son muchas. Podría comprar alguna más si lo crees necesario:

10 curvas standar 90º, 4 curvas standar 45º, 4 curvas exteriores 45º, 4 rectas 342mm, 2 rectas 114mm, 2 cambio de pista,  1 cruce

Las dimensiones tendrían que ser también un poco reducidas. Aproximadamente 1,50x1,50m (centímetros más centímetros menos)

Te doy las gracias por anticipado.

Os he diseñado un circuito de dimensiones 1,46 x 1,28, con todas las pistas disponibles, menos una curva, he supuesto que las pistas correspondían a dos circuitos y que las rectas de 114mm eran dos rectas de conexiones, si es asi, hay que poner las dos sin ningun cruce de pistas entre ellas, para evitar posibles sorpresas eléctricas, en una se conectan mandos y transformador y la otra vacía.




Puedes ver más circuitos compact o carrera go en


Nº 1138 y 1139. Circuitos Ninco para un compañero portugués.

Ricardo Cunha dijo:

Ola Mi puede ajudar a desenhar una pista ninco 2.50m x 1.80m?
tengo lo seguintes pieças:
1 recta conecao
26 rectas 40 cm
11 rectas 20cm
7 rectas 10cm
17 curva std 10105
35 curvas interior 10106
2 curvas exterior 10107
3 1/2 CURVA STD. 10112
3 1/2 CURVA INTERIOR 10113
gracias


El circuito tiene dimensiones 2,43 x 1,78 con carriles de 16,31 y 15,74m., pero hacen falta 4 curvas standard mas que las del inventario.




Añado una opción plana, pero en este caso hacen falta 3 curvas interiores más
