miércoles, 30 de mayo de 2012

Nº 1006. Gran circuito en L con viaductos y montañas.

Chumbaslot en Foro-slot Asturias dijo:

Hola Manuel:
Como te comentaba, te dejo aqui mi peticion para que me diseñes un circuito, lo mas de rally posible (se que me faltan curvas interiores y alguna recta mas) y que si puedes me hagas algun tunel y un par de rectas un poco largas para poner un par de saltos, asi como una montaña que poder subir y bajar(si puedes te pediria que esta montaña de subida y bajada se situara en uno de los tableros, y con opcion a añadirla o suprimirla dependiendo de la altura de los coches y el tipo de carrera a disputar...)
Dispongo de listones de pino y madera fina para hacer los tableros donde posar el circuito y tenia pensado hacer tres tableros independientes de 120cm x 200 cm o bien 120cm x 240cm cada tablero, modificando el largo en funcion de las medidas que tu me pidas( quiero un circuito con buena visibilidad y tengo espacio) pero no superando el ancho , pues mi hijo juega tambien y sus brazos de momento no le permiten coger los coches que se salen mas lejos...
Te detallo el inventario de pistas:
-una salida le mans
-17 rectas
-17 medias rectas
-39 curvas interiores
-26 curvas standard
-6 curvas exteriores
-30 curvas super exteriores
-4 chicanes rectas ( cada una de 3 tramos entrada/chicane/salida)
-2 chicanes en recta doble curva ref.8869 (son en recta, formadas por tres tramos como las otras, pero no son divisibles y compatibles con las anteriores)
-4 cambios de pista en recta
Es para competir y echar piques, asi que cuanto mas compensados los carriles mejor.
Las pistas son scalextric y otras de las mismas medidas, te dejo a ti que me indiques a que largo cortar los tableros y en que posicion ponerlos, pues queria arrimarlos a una pared o incluso hacer una L en una esquina que tengo libre.
Muchas gracias de antemano y aver que maravilla te inventas, espero tu diseño para ponerme con la obra....
-prometo no pedir mas hasta navidades........(cruzo los dedos)
un saludo

Te he diseñado un circuito en L con una pata de rally puro y otra pata bastante rapida con dos viaductos en el centro que los debes elevar para tener la mayor visibilidad de la zona pegada a la pared, en la zona debajo de los viaductos puedes colocar algun par de rectas más, o en los 6 tramos rectos, para aumrntar la dimensión del circuito 35cm más.

Tal como esta ahora tiene dimensiones 4,08 x 3,56 con una anchura de 1,20m. con carriles casi compensados de 31,80m.



Nota nº 62. Disponibles las descargas de los numeros de Mayo de SVQ-Slot press y Slotmagazine.

Ya esta disponible  la descarga del número 5 de SQV-Slot Press en donde escribo en las páginas 26 y 27, el artículo "El peinado"  en la sección "No todo es slot"  y el artículo "El regreso de Blade Runer" en las paginas 29 a la 32.
http://issuu.com/svqslotpress/docs/revista_5_mayo_2012

Igualmente esta disponible la descarga del número 34 de Slotmagazine en el que escribo en las páginas
38 y 39 el artículo titulado "Circuito espacial especial"

http://issuu.com/slotmagazine/docs/slm34
Espero que os gusten los artículos y las dos revistas .

miércoles, 23 de mayo de 2012

Nº 1004 y 1005. Dos grandes circuitos de velocidad.

Felix dijo :

Hola Manuel, mi nombre es Felix y soy de Huelva.

Hace unos meses he vuelto al slot, después de quince años, y he seguido tu blog y los circuitos que has diseñado a muchos aficionados y foreros.
Aunque me he asociado a Recreslot, un club de Huelva, dispongo de una vivienda bastante amplia en Ayamonte y he pensado fabricarme una pista de velocidad en madera para 3 o 4 railes. El espacio en el que quiero instalarla sería una especie de L invertida, la parte superior formada por un rectángulo de 366 cms por 244 cms, y lainferiorpor un cuadrado de 244cms por lado. Lo que me daría una recta de unos. 488 cms.
Las medidas coinciden con cinco tableros de dm en medidas estándar. No son medidas cerradas, son orientativas y dispondría de cierto margen. Además he pensado en incluir algún puente y en usar la sierra de calar y no limitarme al tablero, me gustaría jugar con alturas y no ceñirme a una superficie complenamente plana.

A ver si puedes ayudarme. Muchas gracias de antemano

Te he hecho dos diseños, a ver si he acertado con lo que querías






martes, 22 de mayo de 2012

Nº 1001 al 1003. Algunos circuitos con muy pocas curvas.

Josescalextric  en slotadictos dijo:

Quien me puede diseñar un circuito de rally para maqueta cuento con estas pistas
11 curvas standard
4 curvas interores
11 rectas enteras
2 medias rectas
1 puente
1 curva exterior

Con estas pistas se puede hacer muy poco, para poder hacer diseños sencillos la suma de curvas standard más interiores debe ser multiplo de 4, y por cada 4 se puede ir complicando el diseño, ya que añadimos media circunferencia más como en el siguiente circuito que tenemos 16 o contrapeandolas como las 16 curvas del segundo  o las 12 del tercero, despues se pueden insertar rectas en secciones paralelas como en el tercero.

Consejos de diseño similares a estos podeis ver  en el artículo que publique en el nº2 de la revista SQVslot press del mes de Febrero'12

http://miscircuitosdeslot.blogspot.com.es/2012/04/articulo-n-56-consejos-para.html






jueves, 17 de mayo de 2012

Nota nº 61. Proximo circuito Nº1000 y plazo de respuesta a peticiones.

Hola, estoy montando el circuito correspondiente al diseño Nº1000 de mi blog, un laberinto simetrico con 2 cruces de 5 plantas ,le queda muy poco, tambien queria decir a quienes me han hecho una petición y la tienen pendiente que contestare a todas pero dado el numero de estas, tengo mucho retraso y en algunos casos estoy tardando más de un mes .

Un saludo

miércoles, 16 de mayo de 2012

Nº 527. Circuito mixto Ninco-scalextric de tres alturas en pequeñas dimensiones (incluye video)

Julito33mr en automodelismo slot dijo:

hola a todos,tengo un problema soy un poco nuevo en esto del slot pero cada vez me esta gustando mas.Bueno alla voy con el problema,,tengo poco espacio para montar mi circuito y ademas unas medidas extrañas.tengo un programa para diseñar circuitos pero no consigo diseñar ninguno.Bueno aqui estan las medidas del tablero 2,57cm de largo 90cm a la izquierda y 1,10cm en la derecha ,espero que estas medidas no sea un problema.Bueno aqui teneis las pistas que tengo. scalextri:1 curva interior de nieve (4 curvas y dos rectas)
1 gran chicane (3 rectas)
1 chicane (3 rectas)
8 cuvas estandar
6 curvas de interior
4 rectas
2 medias rectas
ninco:16 cuvas estandar
6 rectas
2 medias rectas
1 recta pequeña
1 recta para enchufar los mandos y las 2 piezas para acoplar ninco y scalextri
no hay problema si tuviera que comprar alguna pieza.
Un saludo

El circuito tiene dimensiones 2,52 x ( 0,90 a 1,10) y una cuers compensada de 12,05m.
Es necesario añadir al inventario 6 curvas interiores Ninco, y de la Gran chicane de scalextric no usar el tramo central, las curvas interiores que aparecen en el centro hacia abajo en el plano del final, con una recta  de entrada y una de salida son las de efecto hielo.












meses después:
El compañero Julian me ha dejado un mensaje diciendome que tiene problemas con la zona del circuito de scalextric, se le paran los coches , quiere solucionarlo manteniendo lo más posible el trazado.
Le han recomendado que ponga todas las pistas Ninco, pero eso obligaria a rediseñar el circuito , mi opción, de la que pongo unos planos, es que compre un C1 nuevo de pistas grises y 2 curvas interiores tambien grises, y seleccione las 8 mejores curvas standard, las  2 medias rectas y los 2 cuartos de recta en mejor estado y monte el diseño corregido que le propongo.
Lo más probable es que el problema eléctrico lo esten produciendo las curvas interiores ya que generan muchos contactos y en cada uno se pierde intensidad electrica.
Yo comprobe esta solución en el post
Las pistas grises son las de la parte derecha del plano entre las pistas con bordes, ellas incluidas.

Nº 996 al 998. Tres circuitos digitales scalextric

sPeaso en slotadictos djo:

Hola mgongarcia,

Viendo el arte que tienes para diseñar circuitos, te pido ayuda con el mío. Son pistas SDS a colocar en un tablero de 4.1m x 1.7m. Podría ampliar algo el tablero, sobre todo a lo largo, pero no demasiado. Me interesaría un circuito con zonas rápidas y alguna zona algo revirada aprovechando las curvas interiores. Todo a un nivel de altura excepto el puente digital (equivalente a 4 rectas). Y dos carriles aunque estoy en trámites para ampliar alguna zona a tres carriles.

El stock de pistas de que dispongo es el siguiente:

Recta standard 360mm 14
Recta cambio de carril 360mm 7
2 rectas de conexiones 360mm 2
Recta individual 360mm 7
Recta individual Slow & Go 360mm 2
Media recta 180mm 5
Curva standard R2 22
Curva interior R1 13
Cuarto de recta 2
Incorporación derecha 360mm 1
Incorporación izquierda 360mm 1
Puente con luz 1440mm 1
¡Muchas gracias de antemano!

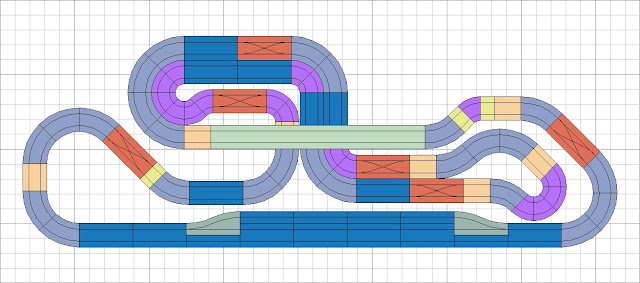

Te he hecho tres diseños

El primero tiene dimensiones 3,59 x 1,62





El segundo tiene dimensiones 3,64 x 1,55




Y el tercero 4,00 x 1,42



domingo, 13 de mayo de 2012

Artículo nº 60. Algunas opciones con el pack crono rally de scalextric.

Este artículo ha sido publicado en el número 33 del mes de Abril de la revista Slotmagazine.

Este complemento que comercializa Tecnitoys nos puede dar mucho juego a la hora de diseñar nuestros circuitos caseros.

A estos diseños les debemos pedir  tres condiciones:

  1. Darnos las mayores posibilidades a la hora de decorar una maqueta fija.
  2. Conseguir un divertido circuito de entrenamiento sumando las longitudes de los dos carriles.
  3. Reconvertir el circuito en otro de dos carriles donde poder competir con nuestras visitas, sin tener que hacer muchos cambios en nuestra maqueta.
Para cumplir estos tres puntos, lo mejor es integrar las piezas de las glorietas en el interior del circuito y en una esquina del mismo colocar el cajón del pack con la curva de entrada y una pista de cruce que convierte los dos carriles en uno sumando sus longitudes.




Cuando recibamos a nuestros amigos, para poder competir solo sera necesario sustituir esas dos pistas por una recta standard y una pista de conexiones, como en los dos circuitos de los planos, que están montados en 2,38 x 1,27 con un carril total de 24,10m que se convierten en dos carriles de 12,30 y 11,80 en el segundo casi compensados.

Podemos hacer algo parecido en mucho menos espacio como el siguiente en 1,39 x 0,89 con carril de 5,73m.




o si disponemos de más espacio, esta opción donde ya tenemos una recta de cruce para sustituirla por la recta de conexiones y convertir el carril de 8,24 en dos carriles de 4,38 y 3,86m con unas dimensiones de 1,97 x 0,88.



si disponemos de más pistas curvas de un carril podemos hacer algo como





también podemos utilizar esta composición que equivale prácticamente a dos curvas standard


otra opción es sustituir tramos mas o menos cortos por las rotondas como extremos de circuito como en el de las fotos de dimensiones 2,87 x 1,09 o en el de los planos que tiene dimensiones 2,40 x 1,21 con un carril de 20,30m o dos compensados de 9,70m.








Podéis ver muchas más opciones en la etiqueta pack crono rally ,  que la encontrareis en la columna de la derecha en el indice , casi al final de la columna.


sábado, 12 de mayo de 2012

Nº 993 al 995. Pequeño circuito Ninco de 3 alturas en 1,64 x 0,84

Hola Manuel, me llamo Fran. En primer lugar quiero felicitarte por tu fantástico blog y por tu gran creatividad y visión espacial.

Ahora al lío. Verás, soy un novato en esto del slot y quiero montar mi circuito fijo en una cama nido de 1,90m de largo, 0.90m de ancho y 23cm de alto. Dispongo de un circuito Ninco Starter Pro v.11. He estado viendo en la web diseños para cama nidos y ninguno de ellos me cabe por las pistas que tengo, o el espacio. Me gustaría principalmente un circuito de una planta, pero bueno si es de dos, de dos, aunque soy más rehacio a esto. Ya te digo que lo he intentado millones de veces encajar las pistas y no me sale ningún circuito acorde.
Muchas gracias de antemano y saludos.

Te he hecho un diseño muy compacto en 1,64 x 0,84 con 3 alturas pero necesitas 4 curvas standard más que las que tiene tu Pro v.11.











Otros dos circuitos más simples en dimensiones 1,91 x 0,84, los dos con carriles compensados de 4,96m.
