Nº 684 al 686. Circuitos digitales SCX en 4 x 2,40 para un compañero de un foro sueco.

Elias0304 en Bilbaneforumet de Suecia dijo:

Hola me preguntaba si usted podría ayudarme a mí y a mis hijos con unas dimensiones de diseño que tengo disponible es 4x2.4 metros, desea esbozar una pista de Scalextric digital, con el juego de conducción definitivo para que pueda obtener que feliz de hacerlo.

Saludos
Padre con hijos.

He hecho un primer diseño para el compañero sueco Elias, con un circuito con demasiados tramos de rally para ser digital , que suele estar más indicado para velocidad,  tiene 25 m de cuerda mínima con unas dimensiones de 3,91 x 2,20.




En el segundo ya abundan los tramos de velocidad, con untramo de rally en el centro, apura las dimensiones con 3,96 x 2,43 con una cuerda miníma de 33,80 m





El tercero incluye un puente con entrada y salida en curva, o si lo ponemos debajo, encima quedan cuatro puentes rectos, tiene las mismas dimensiones que el anterior, y 29,30 m de cuerda mínima.





lunes, 29 de agosto de 2011

Nº 680 al 683. Circuito Ninco para tablero de 2,44 x 1,22 y ampliaciones a 2,70 x 1,80.

Ixasawua en slotadictos dijo:

Hola mgongarcia me voy a comprar un circuito master truck v 0.9 y queria ponerlo en una tabla estandar 122-244 si es posible  me podias dar ideas?

gracias de antemano

p.d principalmente es para rallye pero no descarto mixto

Te he diseñado un circuito con todas las curvas que tenías, pero te sobran 13 rrectas standard y media recta, pensare si se puede hacer algo, pero sin más curvas, interiores sobre todo y en tan poco espacio es complicado.

El circuito esta descompensado, tienen 10,80 y 9,70 de longitud de cuerda cada carril, las dimensiones son 2,42 x 1,20






Ixasawa dijo después:
Gracias compañero por el trabajo,llamame indeciso pero quizas amplie la tabla para poder usar todo el material que me viene en el master track estoy abierto a posibilidades el circuito en un principio seria semipermanente y si megusta permanente(ampliando si hace falta el material)
te agradezco tu ayuda y te agradezco que te tomes tu tiempo libro en hacer el circuito

p.d las medidas que podria contar seria como muco 2,80 * 1,80
un saludo

Te he hecho tres diseños, pero tienes que comprar pistas,  el que más se acerca a las que tienes es el segundo.

El primero tiene dimensiones 2,65 x 1,80 con una cuerda de 20,70m aproximadamente.






El segundo sustituye 8 rectas standard por cuatro curvas standard del inventario y 4 curvas interiores que tendrias que adquirir, tiene 19 m de cuerda.






Y el tercero tiene un trazado laberintico con zonas de hasta 3 niveles, tiene dimensiones 2,60 x 1,70 y una cuerda de 20,70 m




Nº 676 al 678. Circuito de las 28 curvas standard y las 28 curvas interiores y dos ampliaciones.

Este circuito esta formado por la repetición 4 veces de una figura en forma de judía, esta figura o composición para diseñar circuitos aparece junto con otras en el artículo que publico en slotmagazine en el numero 26 de agosto, en la página 27, lo podeis ver pinchando el enlace que hay en la columna derecha.

El circuito tiene diensiones 2 x 2 y una cuerda de 12,22m.






El siguiente es la mitad del anterior añadiendole un lazo, tiene dimensiones 2,45 x 2,05 con una cuerda compensadas de 15m.




En el útimo se aumenta la longitud de los ramales de las dos pequeñas glorietas, quedando en las mismas dimensiones 2,45 x 2,05 pero con 21 m de cuerday tres niveles de altura.







sábado, 27 de agosto de 2011

Nº 535. Circuito de ferrocarril de 27 metros (incluye video)


Este circuito de scalextric puede usarse como base de otro circuito de ferrocarril, el circuito 32R15C52CE tiene dimensiones 3,08 x 1,94 y una cuerda compensada de 26,89 metros













jueves, 25 de agosto de 2011

Nº 343. Pequeño circuito de scalextric de sobremesa (incluye video)


El circuito 2R6C7CI4CE2CSE tiene dimensiones 1,20 x 0,74 esta montado sobre una pequeña mesa, de ahí le viene el nombre, y tiene una cuerda el carril exterior de  4,99 y el interior de 4,01, he intentado compensarlos con una pista de cruce en recta y otra en curva y han quedado en 4,76 y 4,27.
Los dos coches son Morgan Aero 8 de scalextric en azul y amarillo.






miércoles, 24 de agosto de 2011

Nº 675 y 679. Pequeño circuito de scalextric con puente, cruce y glorieta en 2,15 x 1,20 y ampliación a 3m.

Maria Jimenez Gonzalez dijo:

Buenas Tardes Manuel:
Se me presenta un gran reto para mi y creo que para ti. Tengo un tablero de 2.15 x 1.20 para montar un scalextric analogico y dispongo de estas pistas:
17 curvas interiores
2 curvas exteriores
10 curvas superexteriores
20 curvas standar
12 rectas standar
7 medias rectas
1 pista de cruce
2 pistas de cambio de carril
1 puente baden (compuesto de 2 medias rectas y una recta)

Bueno que te parece mi reto, por cierto, la idea inicial es utilizar solo la altura del puente es decir que no tuviera muchas alturas, que fuera bastante plano.

Muchas gracias de antemano Manuel y espero que para ti no sea ningun reto


Te he hecho un diseño con puente , cruce y glorieta, pero me he pasado 5cm, tiene 2,15 x 1,25 con carriles compensados de 12,32m, espero que te guste y te valga-

Te pongo la lista de pistas usadas , tu inventario y por diferencia lo que sobra.




Contestando a un comentario de un lector del post publico una ammpliación a 3m  con una cuerda de algo más de 16m.






Nº 423 y 424. Maqueta triple: 4 carrriles + pack crono rally + ferrocarril

Jaume dijo:

Hola Manuel, he estado admirando tus diseños y me gustaría saber ,si es posible, tu opinión sobre una composición mixta (scalextric/tren, a escala 1-32 ) de una maqueta que estoy montando para 4 pistas.las medidas de la plataforma para montarlo son:2,40 x 4,70. Dispongo de las siguientes unidades: Rectas: 94, medias rectas:13, cuarto de recta:27, curvas superexterior :1, curva exterior :42, curva standard :23, entrada a boxes 2. En cuanto a las vias del tren,son 36 curvas,20 rectas y 2 desvios. El radio interior de las vías del tren ,es de 60 cm. y una circunferencia completa se hace con 12 curvas, las rectas tienen 30 cm de longitudSi es posible, me gustaría disponer de espacio para zona despejada rectas largas y poder poner algo de ambientación o cesped. Gracias de antemano,y felicidades por tus acertados y creativos diseños. Saludos Jaume.

He tardado un mes y medio en contestar al compañero Jaume, pero una petición como la suya requeria un día de inspiración y no tener otro circuito montado para poder montar el suyo y comprobar posibles dudas que en el plano no se resuelven y en el montaje si.




Cuando empece a hacer el diseño, comence analizando el circuito del tren, ya que al tener un solo tipo de curva, las alternativas son menores y una vez elegido es relativamente fácil adaptar al trazado del tren un circuito de scalextric.

Como tenía 36 curvas y una circunferencia se podía cerrar con 12 curvas, tenía par cerrar tres circunferencias, ahora había que coger esass tres circunferencias y cortarlas en mitades o en cuartos y unir etos tramos  con las 2 rectas que disponemos, teniendo en cuenta que el diametro de una circunferencia es igual a 4 rectas, de estas reflexions y con la ayuda del programa de trazado en el que una circunferencia de curvas exteriores Ninco tienen también 1,20 m de diametro como el tren de Jaume, y una media recta más un cuarto de recta suman los 30 cm de las rectas del tren, salió el siguiente esquema para el tren, con dimensiones 4,45 x 2,10 y una cuerda de 15,30m.
Es necesario intercalar una recta entre tramos curvos de curvatura contraria, necesita el tren esa transición entre las dos curvaturas, sino puede volcar.


Ahora habiá que hacer el diseño del circuito de cuatro carriles de scalextric, debía ser un ocho deformado, ya que es la condición para que los cuatro carriles esten compensados, y el cruce debía estar en el centro de uno de los senos entrantes del ferrocarril, elegi el inferior.

 Cuando se superpongan los dos circuitos, en la parte inferior quedara el ferrocarril por fuera y en la parte superior es ell scalextric el que queda por fuera, no es así en el que yo he montado que por disponer de ancho suficiente queda todo el scalextric interior.

Las dimensiones del circuito que le propongo a Jaume son 4,53 x 2,31 con una cuerda de 13,37m.



En mi montaje, como no tenía tanto espacio, las dimensiones son 4,36 x 1,46 con una cuerda de 10,30m.



Pero como quedaba mucho espacio vacio en el centro añadí un circuito Ninco con el pack crono rally de scalextric.

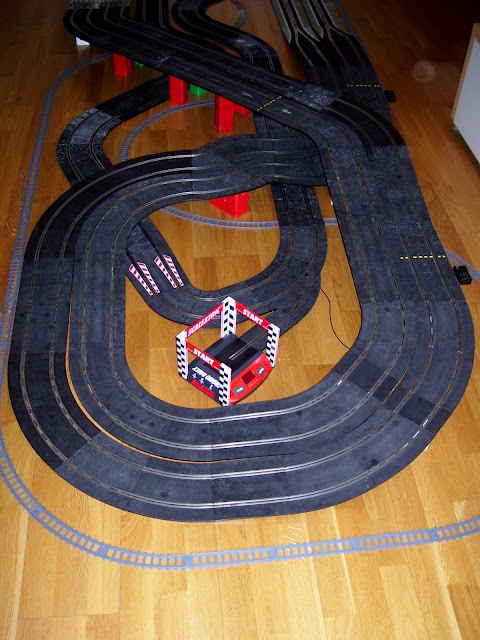

Estas son algunas fotos, ahora a Jaume le queda apatarlo todo a sus dimensiones.



En esta se puede ver que con cuatro carriles , las pistas de conexiones, a la derecha,  se tienen que poner una antes y otra después del cruce, cuando los carriles que eran interiores se convierten en exteriores.
