domingo, 24 de febrero de 2013

Nº 1242 y 1243. Grandes circuitos Ninco en 2,90 x 2,00

Carlos Fernandez Ruiz dijo:

Hola manuel ya tengo las pistas de mi circuito ninco y son estas:
rectas de 40 cm 33, curvas standar 49, media curva standar 6, curva interior 52, media curva interior 4, rectas de 20 cm 15, rectas de 10 cm 11, cambio de carril 4, pista de conexion 1, tengo un tablero de 2.95 de largo por 2.00 metros de ancho
bueno cuando puedas ya me dejas algunas ideas saludos.

Te he diseñado dos circuitos, uno de tres plantas y otro de dos plantas con muchas curvas interiores.






jueves, 21 de febrero de 2013

Nota nº 80. El blog auxiliar "Catálogo práctico de mis circuitos de slot" elegido por el jurado finalista en la VII edición de los premios 20blogs

Hola, quiero compartir con todos los amigos de mis circuitos de slot la noticia que he recibido esta semana, el blog auxiliar "Catálogo práctico de mis circuitos de slot" ha sido elegido por el jurado uno de los tres finalistas en la categoria "Motor" de los premios 20blogs del diario 20minutos, el día 21 de febrero se anunciaran los ganadores de cada una de las 20 categorias, asi como el premio absoluto  de mejor blog del año al que opta al ser uno delos 60 finalistas del concurso.

http://lablogoteca.20minutos.es/premios-20blogs/premios/


No hubo suerte en la gala y el blog no fue premiado, aunque es un premio moral haber llagado a ser uno de los 60 finalistas de 6325 blogs participantes, con un blog especializado y cuyos seguidores son aficionados al slot, de esta forma tambien he colaborado a dar a conocer un poco entre los no aficionados nuestro jovi.

Aprovechando las circunstancias le he dado un lavado de cara al blog catálogo práctico cambiandole el aspecto con tres columnas , ala izquierda la más delgada con el listado de etiquetas que esla clave del blog para hacer la busqueda de circuitos, en la central aparecen los circuitos buscados o los útimos inventariados si estamos en la pagina inicio, y en la columna de la derecha iran apareciendo, ya hay media docena fotos de montajes que pinchandolas abren el reportaje de ese montaje.


miércoles, 20 de febrero de 2013

Nota nº 81. El catálogo práctico ya tiene 500 circuitos inventariados.

Miguel dijo:

Buenos dias Manuel, Me encanta tu blog, nos brindas una gran ayuda, he montado varios circuitos tuyos, pero me gustaria que me diseñases uno para un espacio de 2,20 ampliable a 2,65 por 1,60 de ancho, de unas 2 alturas con curvas estandar e interiores sobre todo, pero si necesito algo no tengo problemas en buscarlo. Puedes incluir si quieres el pack crono, salidas lemans, cruces, lo que quieras vamos, tu eres el maestro.
Un saludo grande y gracias por anticipado

Como no tienes muchas limitaciones, puedes entrar en el blog auxiliar catálogo  práctico en el que ya hay más de 500 circuitos inventariados y pinchar la etiqueta anchura Scx 160 y encontraras 29 circuitos entre los que podrás elegir, tambien puedes pinchar anchura Scx 150 y encontraras otros 40.
Puedes revisar tambien los circuitos ninco de anchura un 15% mayor es decir, anchura ninco 180 y 190 donde encontraras otros 16.

http://catalogopractico.blogspot.com.es/

Nº 1239 y 1240. Gran circuito scalextric intercambiable para 2 y 4 carriles

Liberto Ascanio dijo:

Hola Manuel,

La labor que haces es simplemente impresionante. Llevo alucinando desde que ha abierto la web hace casi dos horas sin cerrar la boca de asombro.

Yo he montado una pista en el techo de mi garaje con polipasto con motor y sacando los dos coches lo tengo operativo en 5 minutos, el de la foto de perfil. La pega es que es de dos carriles en una superficie de 4 metros por 2.5 y me gustaría ampliarlo, bueno rehacerlo a cuatro pistas. Tengo en mente algo como el scx gt104 con tu valiosa aportación, del que han salido la mayoría de pistas, y que fueron rescatadas tras una laboriosa restauración.

Actualizado: También habría la posibilidad de con un pequeño cambio de pistas hacerlo de 2 carriles para poder usar el Pit Box analógico que tengo? Sería la bomba!!!!!

El Stock de pistas SCX que tengo aprox es:
50 Rectas Standard
10 Medias Sectas
50 Curvas Standard
14 Curvas Exteriores
2 Cambios de pista en recta
2 Cambios de pista en curva
6 Inicios de Chicane
1 Chicane nueva en ziz zag
1 Curva superdeslizante
1 Circuito C1 completo que he añadido hace poco
1 Pit Box analógico

Si me faltara algún tramo, no habria problema en conseguirlo si es necesario para cerrar un diseño espectacular de los tuyos!

Muchas gracias.
Siguiendo el esquema de los circuitos 1088, 1089 y 1090
te he diseñado los siguientes circuitos, como los anteriores son de 4 carriles en este caso de más de 17m o de 2 carriles, en este caso de más de 34m, y queson intercambiables modificando muy pocas pistas. Y en el de 2 carriles te he hecho un hueco para que pongas la pit box analógica, te haran falta pistas de todos los tipos menos rectas para completar tu inventario









lunes, 18 de febrero de 2013

Nº 1234 al 1238. Un truco para rediseñar circuitos.

Algunas veces nos encontramos lo que yo llamo curvas concéntricas, que es una sucesión de curvas interiores, standard, exteriores y superexteriores,  esto ocurre siempre en los circuitos de más de dos carriles y en muchos diseños mios de 2 carriles, ya que me gusta utilizar curvas concéntricas como elemento de diseño.

Pero  muchos aficionados al slot solo tienen curvas standard o bien  aun teniendo de otro tipo,pueden mejorar la velocidad de los circuitos haciendo cambios como el que voy a hacer en el ejemplo de este post.

El truco se basa en la siguiente equivalencia de pistas






Esta equivalencia se puede  comprobar en la siguiente composición, en la que utilizo 2 cuadrantes de cada tipo para colocandolos de forma alterna cerrar el anillo




Como ejempo tenemos el circuito 224 del blog de dimensiones 2.79 x 1.09  con 12R2MR24CS4CI en el que sustituyo 4CI por 4CS quedando con dimensiones 3.00 x 1,09 y el trazado suavizado.






Se pueden modificar las posiciones de algunas rectas y convertirlo en un circuitoo de dos plantas más estrecho en dimensiones 2.44 x 1.09






Otro ejemplo el circuito 225 de dimensiones 231x197






y retirando las 4 marcadas en el plano queda un circuito de 2 alturas en 231x127






Y el ejemplo de un circuito de 4 carriles básico a partir de un C2 más curvas exteriores.

domingo, 17 de febrero de 2013

Nº 712 al 714. Composiciones para diseñar circuitos


A continuación el artículo que publiqué en Agosto'11 en el nº 26 de la revista Slotmagazine:

Vamos a ver unas cuantas composiciones que se pueden combinar para diseñar circuirtos.
Y después combinando algunas de ellas montare tres circuitos con sus correspondientes videos.




Muchas de ellas tienen en común que el inicio y el final de la composición forman una sección unica, como la primera, la rotonda o glorieta  de salida y entrada tangentes, esta tangencia se consigue usando 4 curvas exteriores de curvatura contraria a las 6 curvas standard
La glorieta o rotonda de inicio o de cierre, la llamo así porque la utilizo para iniciar o terminar circuitos.

La curva de cambio de sentido o la doble curva de cambio de sentido.


La judía, es una glorieta irregular con entrada y salida formadas por curvas interiores con un punto de tangencia.

La judía doble , parte de la anterior pero no es simétrica, puede usarse como núcleo para iniciar un circuito.


Las herraduras, formadas por tres curvas interiores seguidas de parejas de curvas standard y exterior o exterior y super exterior.
Y la famosa curva del sacacorchos , del circuito californiano de Laguna Seca, formado con la sucesión de curvas superexterior, exterior, interior y cambiando la curvatura, interior, exterior y superexterior, con un punto en el contacto de las dos interiores, que al cambiar la curvatura cambia el sentido de la fuerza centrifuga y por tanto la inclinación del peralte para compensarla.



La curva del trineo, la llamo así porque la utilice en un circuito que recordaba un trineo, y en concreto esta composición la parte delantera del trineo.

El lazo de salida lateral, es medio ocho combiado con un giro a un lado con curvas de distintos tipos.


La hoja de sierra, composición que se asemeja al extremo de la herramienta de carpinteria.

La rotonda asimétrica y las miniglorietas de salidas rectas o de salidas divergentes.



La lágrima  y la glorieta triangular.


Ahora voy a diseñar los tres circuitos combinando algunos de estos elementos.

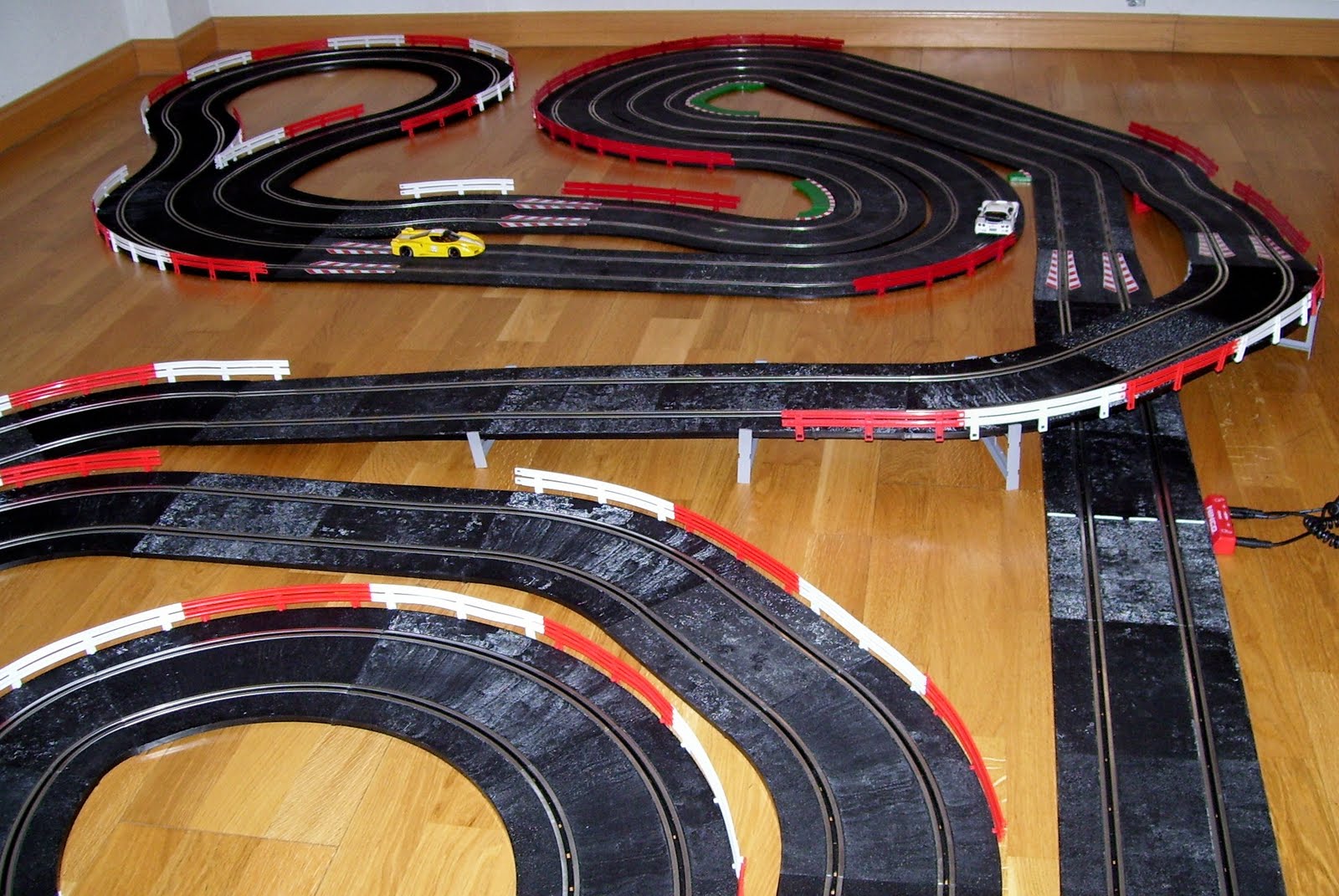

El primero combina la doble judía con un lateral deformado, el sacacorchos, el lazo de salida lateral y la rotonda de cierre. Queda un circuito con piatas Ninco de 2,90 x 2,50 y casi 22 m de cuerda.





















El segundo, combina la judia doble, la curva de cambio de sentido, la rotonda de entrada y salida tangentes, y la curva del trineo.









El primer diseño lo hice con pistas Ninco pero después me di cuenta que no tenía suficientes curvas exteriores Ninco para hacer la curva del trineo, entonces utilice pistas scalextric para esta curva, se me presento un problema, las salidas y las entradas de la curva del trineo son tangentes, y no podía colocar las pistas de adaptación Ninco-scalextric que son trapecios y necesitan que las pistas scalextric esten separadas.
Lo resolvi y las separe usando un truco, dos curvas scalextric exteriores contrapeadas tienen la misma longitud que una recta standard, en un ramal coloque la recta y en el contiguo las curvas exteriores contrapeadas, así conseguí separar lo ramales para que entrasen las pistas de adaptación.
Había otro problema en la parte de arriba hahia que volver a ponerlos ramales tangentes para conectar con la rotonda de entrada y salida tangentes.
Tenía que pegarme menos de lo que me había separado, ya que los ramales se habían acercado al colocar la pista de adaptación, si antes contrapee curvas exteriores, ahora tenía que probar o dos curvas superexteriores o dos medias curvas standard Ninco, y esto fue lo que coloque, en el otro ramal para igualar la longitud probe con media recta scalextric más un cuarto de recta, y quedo exacto.


Cuando hago diseños de circuitos , me gusta imaginar que pueden representar y ponerles en consecuencia un nombre, este me recuerda un gnomo sin sombrero y cabezón, conduciendo un caracol.

El circuito tiene dimensiones 3,60 x 2,40 y una cuerda compensada de 24,39 m , sin usar pistas de cruce, esto pasa cuando tienes un único puente que convierte al carril exterior en interior y viceversa.

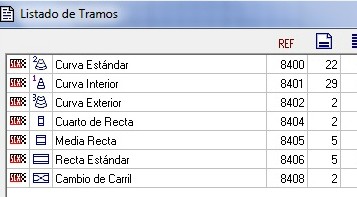

Y por último , el tercero , un pequeño circuito con las pistas scalextric de 12 m de cuerda y dimensiones 2,38 x 1,36 combinando  la glorieta triangular, la judía , la miniglorieta de salidas rectas y una herradura modifiada con sucesión de trios de curvas standard con curvatura contraria.
