Nº 1234 al 1238. Un truco para rediseñar circuitos.

Algunas veces nos encontramos lo que yo llamo curvas concéntricas, que es una sucesión de curvas interiores, standard, exteriores y superexteriores,  esto ocurre siempre en los circuitos de más de dos carriles y en muchos diseños mios de 2 carriles, ya que me gusta utilizar curvas concéntricas como elemento de diseño.

Pero  muchos aficionados al slot solo tienen curvas standard o bien  aun teniendo de otro tipo,pueden mejorar la velocidad de los circuitos haciendo cambios como el que voy a hacer en el ejemplo de este post.

El truco se basa en la siguiente equivalencia de pistas






Esta equivalencia se puede  comprobar en la siguiente composición, en la que utilizo 2 cuadrantes de cada tipo para colocandolos de forma alterna cerrar el anillo




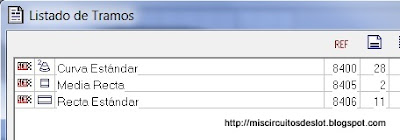

Como ejempo tenemos el circuito 224 del blog de dimensiones 2.79 x 1.09  con 12R2MR24CS4CI en el que sustituyo 4CI por 4CS quedando con dimensiones 3.00 x 1,09 y el trazado suavizado.






Se pueden modificar las posiciones de algunas rectas y convertirlo en un circuitoo de dos plantas más estrecho en dimensiones 2.44 x 1.09






Otro ejemplo el circuito 225 de dimensiones 231x197






y retirando las 4 marcadas en el plano queda un circuito de 2 alturas en 231x127






Y el ejemplo de un circuito de 4 carriles básico a partir de un C2 más curvas exteriores.
