Nº 1109 y 1110. Dos circuitos Ninco muy estrechos de dos alturas con las mismas pistas.

Mario Pérez dijo:

Hola de nuevo! Muchas gracias por los circuitos que me diseñaste, lo agradezco mucho, como te informé el espacio del que dispongo es bastante reducido de ancho (2,20 x 0,90), pero he ido aumentando el número de curvas interiores y me han regalado unos elevadores de pista, por lo que podria hacerlo de dos alturas ¿Algún diseño para aprovecharlos?



Las pistas eran Ninco ,7 rectas normales, 2 rectas de 20cm, 1 recta de 10cm, 16 curvas estandar, 8 curvas interiores, 1 recta conexiones.



Gracias otra vez.

Los dos circuitos que te he diseñado tienen las mismas pistas, el segundo es un poco más extrecho, 0,85m con carriles de 8,47 y 7,34 descompensados por ser siempre el giro en el mismo sentido.

Nota nº 70. Disponible la descarga del nº 7 de septiembre de SQVslot press.

Hola amigos, hace un par de meses os pedi que me echaseis un cable en la votacíón del concurso de blogs de slot de ForoHobby.com , el cual finalmente gane con vuestra ayuda,

aprovecho hoy para agradeceroslo y os adjunto el enlace http://www.svqslotpress.es/descarga.html para descargaros el nº 7 de la revista SVQslot press en la que se comunica el resultado del concurso en las páginas 97 y siguientes.

En esta revista colaboro desde su primer número en Enero de este año, con dos secciones, en este número podeis ver en la sección Mis circuitos de slot , en las páginas 62,63 y 64 el artículo "Circuito de velocidad entre railes", un espectacular montaje que combina el scalextric con el ferrocarril, circulando simultaneamente 5 trenes como podeis ver en el video que os adjunto http://www.youtube.com/watch?v=uQPJCe31vkw&feature=plcp , y en la sección No todo es slot , en las páginas 66 y 67 el artículo de humor "El rollo de papel del elefante" que os traera muchos recuerdos, a los que como yo ya hacemos guiños al medio siglo.

Un saludo y muchas gracias por vuestra atención y apoyo.

Nº 1103 y 1104. Curvas desplazadas y rotondas. 2 trucos para diseñar circuitos de 4 carriles sin curvas exteriores y superexteriores.

Estas son las rotondas, formadas por 8 curvas standard o por 4 standard y 4 interiores.
Y debajo parejas de curvas standard contrapeadas y desplazadas una recta, media recta o un cuarto de recta.

Con estas combinaciones  se pueden diseñar circuitos de 4 carriles aunque no tengamos ninguna curva exterior ni superexterior. Que es un caso muy frecuente en quien se inicia en el slot.





Otro tema que hay que tener en cuenta siempre que se diseñan circuitos de 4 carriles es  poner un puente que convierta los carriles interiores en exteriores y al revés, de esta forma los 4 carriles quedan compensados con la misma longitud.



Se coloca una pista de conexiones a cada lado del puente, de esta forma damos corriente a los cuatro carriles con pistas exteriores.



El primer circuito que he diseñado tiene dimensiones 3,85 x 1,70 con carriles de 9,19 tiene dos rotondas, una debajo del puente, para facilitar el apoyo del mismo .Y curvas desplazadas una recta y un cuarto de recta.





El segundo, tiene dimensiones 3,90 x 2,60 con carriles de 14,68m

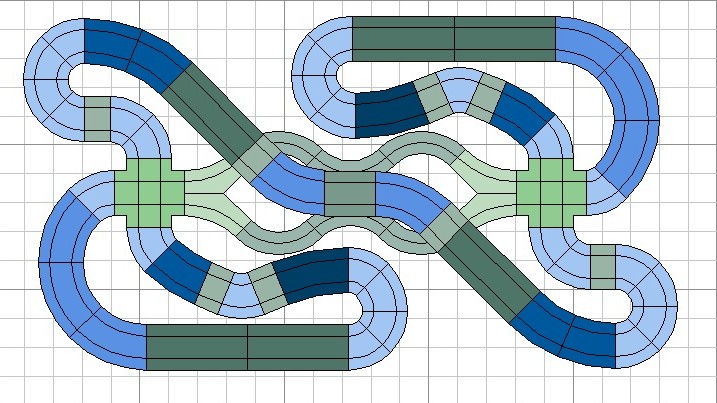

Nº 1105, 1107 y 1108. Otro circuito de 4 carriles con curvas standard.

Este circuito esta diseñado casi solo con curvas standard con los trucos del post

http://miscircuitosdeslot.blogspot.com.es/2012/09/n-1103-y-1104-rotondas-y-curvas.html

tiene dimensiones 5,80 x 4,10 con carriles casi compensados de 20,40m.

Este circuito lo quiero montar en un evento en favor de Cáritas en varios municipios de Madrid estas próximas Navidades, el año pasado lo hize montando una reproducción del circuito del Jarama,

http://miscircuitosdeslot.blogspot.com.es/2012/02/articulo-n-54-tres-circuitos-de-slot-y.html

En los montajes del año pasado aprendi que un circuito muy grande queda desangelado cuando tiene espacios vacios, por eso en el segundo montaje del año pasado complete el primero con otros tres circuitos en el mismo espacio, quedando mucho más espectacular y permitiendo jugar a más del doble de personas en el mismo espacio. Y  nos visitaron en este segundo montaje, en Loeches, más de 500 personas en 3 días.

Pués, en el circuito de este año para conseguir que puedan jugar 8 personas simultaneamente y sea más espectacular, he añadido encima dos circuitos de 2 carriles cada uno  que en la parte central se solapan formando  una bonita combinación de pistas en 4 alturas. Las cuerdas de estos circuitos son 16 y10m. Lo podeis ver en los últimos planos.





Nº 1095. Rally de los túneles.







El circuito tiene un único carril de 13,35m con dimensiones 1,65 x 1,80

























Nº 1101 y 1113. Circuitos plegables.

El compañero Antonio Ros del grupo de facebook "Amigos de mis circuitos de slot" ha diseñado y construido un cajón plegable del que pongo dos fotos, a partir de un tablero de 2,44 x 1,22, para tener un circuito fijo que pueda plegar en dos.

El cajon tiene una zona central de 30cm que hace de "bisagra".

Yo le he diseñado  un circuito con dos zonas independientes de dos alturas para cada parte del cajón que se unen en la segunda altura en la zona central.

Tienen carriles de 11,26 y 9,76 muy descompensados, que en funcion de que el circuito sea digitalo analógico habrá que igualar con pistas de cruce.

Una solución parecidapodeis ver en el circuito Nº 603

http://miscircuitosdeslot.blogspot.com.es/2011/07/n-603-circuito-scalextric-280-x-150.html



 Añado una segunda opción con muchas más pistas pero colocadas de manera que hay mucha visibilidad, los carriles tienen 15.15 y 14.17m por lo que habría que poner dos pistas de cruce para compensarlos.









Nº 1106. Otro circuito plegable.

El circuito  Nº1101 http://miscircuitosdeslot.blogspot.com.es/2012/09/n-1101-circuito-plegable.html

era una petición del compañero de Facebook Antonio Ros, el me mando también sus diseños  y aqui esta el primero.

Tiene dimensiones 2,27 x 1,32 con carriles compensados de 11,26m.

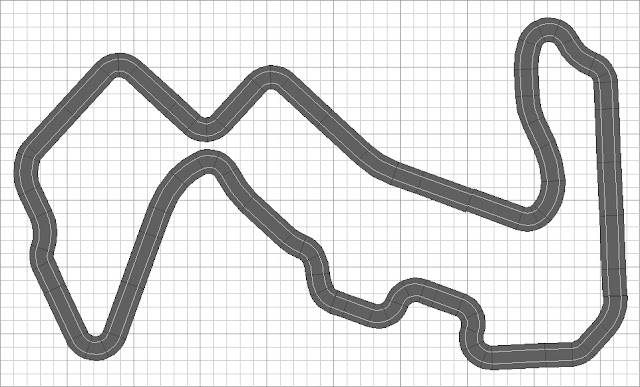

Nº 732. Circuito de Singapur.

La reproducción del circuito de Singapur esta hecha con pistas Ninco, con dimensiones 4,60 x 2,64 y unos carriles de longitudes 16,42 y 15,85.

Si te ha gustado este circuito puedes seguir viendo otras reproducciones de circuitos reales, por ejemplo  El circuito de Laguna seca con su famosa curva del sacacorchos.

http://miscircuitosdeslot.blogspot.com/2011/07/n-612-circuito-de-laguna-seca.html

Nº 1102. Otro circuito con 3 cruces.

Como al compañero jmtr20 de slotadictos le diseñe los circuitos

http://miscircuitosdeslot.blogspot.com.es/2012/09/n-1098-y-1099-dos-circuitos-con-tres.html

pero tenían cuartos de recta que él no tiene, así que le he diseñado uno que lleva solo pistas de su inventario. Tiene dimensiones 3.82 x 1.90 pero se puede aumentar añadiendo rectas en secciones paralelas

Nº 1100. Circuito digital mixto Ninco SCX

Sergio Fernández Andrés dijo:

Querido amigo, creo que alavarte en elogios por tu trabajo seria innecesario porque haciendolo continuamente seria escaso, realmente lo que haces es increible, he de reconocer que alguna vez he hecho algo a nivel de usuario jejeje (nada que ver con lo tuyo) y claro sin ninguna restriccion) los suelo hacer con el slot track designer ya que el track power me da el problema de "floating point division by zero" y no puedo hacer nada. Pero bueno ese no es el problema realmente, cuando por fin me he decidido ha hacer una pista con los viejos recuerdos del trastero y el ninco digital que me regalo la señora hace ya mas de un año no soy capaz de hacer combinar las 2 clases de pistas de ninguna de las maneras, el gran problema es que teniendo un espacio de 220 x 200 y una infinidad de curvas estandar, exteriores y incluso super esteriores no hay manera, he probado a tomarme un par de wiskis antes de empezar pero ni con esas (jejejeje es broma)por eso te pido ayuda con alguna de tus creaciones.Muchisimas gracias y hasta pronto.
PISTAS DISPONIBLES SLOT
SCALEXTRIC
28 RECTAS
11 MEDIAS RECTAS
2 GRAN CHICANE ( 3 PISTAS)
36 CURVAS ESTANDAR
21 CURVAS INTERIORES
2 CURVAS EXTERIORES
10 CURVAS SUPERESXTERIORES
2 CAMBIOS DE PISTA

NINCO
5 RECTAS
2 MEDIAS RECTAS
2 MEDIAS RECTAS (SALIDA)
1 CUARTO RECTA
2 CAMBIOS DIGITALES
16 CURVAS ESTANDAR
Te he diseñado un circuito en dos alturas con dimensiones 2.24 x 1,97, si no te vale que se pase en 4cm te lo adapto, la cuerda mínma es de 16,73 y la máxima de 18,96m.

Nº 1098 y 1099. Dos circuitos con tres cruces.

Jmtr20 en slotadictos dijo:

Hola a todos, soy nuevo en el foro , necesito que alguien me eche una mano para diseñar un circuito con las piezas que tengo ahora mismo, que son:

pistas conexiones: 4 (tambien las puedo usar como rectas normales)
media recta: 12 (1 para el cuentavueltas)
curva standar: 69
recta standar: 50
recta cambio de pista: 1
cruce: 3
curva interior: 16
curva cambio de carril: 1

Creo que no se me olvida ninguna, y si se me olvida pues la acoplo donde pueda o la guardo. a ver si alguien me puede ayudar a crear un circuito que no ocupe mucho y que sea mas bien a lo largo y no cuadrado. bueno espero que alguien me pueda ayudar, gracias de antemano.

Te he diseñado dos circuitos de 15m de cuerda y de 20m . El primero tiene dimensiones 2,86 x 1,47 y el segundo 3,26 x 1,47.

Son modificación del circuito http://miscircuitosdeslot.blogspot.com.es/2011/04/circuito-simetrico-co-tres-cruces-y-dos.html
