Nº 1273 y 1274. Circuitos de 8 carriles ¡¡¡¡ Sin curvas interiores!!!!

En el post http://miscircuitosdeslot.blogspot.com.es/2013/12/n-1263-y-1264-dos-circuitos-de-8.html
presente dos circuitos de 8 carriles y las formas de ampliarlos para montarlos en un evento de slot solidario que organiza desde hace varios años mi amigo y compañero de afición Emilio Fernandez, en Seseña y Loeches. Para recoger alimentos para Caritas de los dos municipios.

Este año lo patrocina la marca Ninco y en el inventario de pistas que le ha enviado no hay ni una sola curva interior, a priori obstáculo imposible de solventar para hacer un circuito de 8 carriles como yo quería montar este año ( los enlaces a los montajes de años anteriores los teneis tambien en el articulo del enlace de arriba)

Vamos a ver como he resuelto el problema: Primero una reproducción del cartel y la sala donde se va  a montar el circuito con las mesas preparadas.

A base, sobre todo, de desplazar curvas como cuento en el post
 http://miscircuitosdeslot.blogspot.com.es/2012/09/n-1103-y-1104-rotondas-y-curvas.html
y con el truco  del post
http://miscircuitosdeslot.blogspot.com.es/2013/02/n-1234-y-1235-un-truco-para-redisenar.html

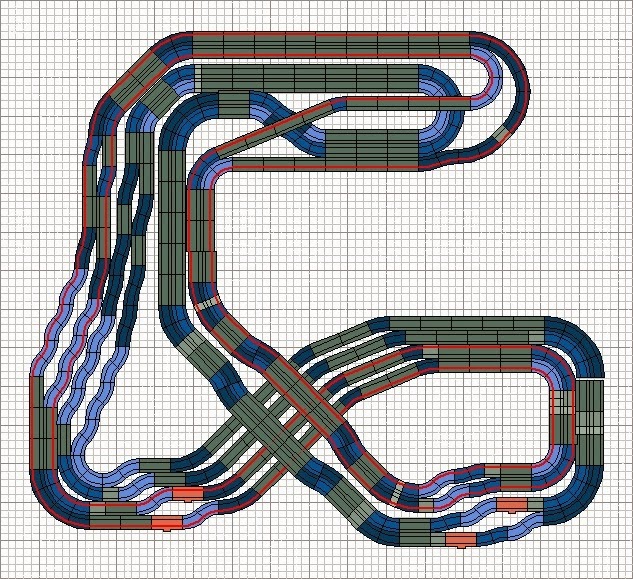

consigo diseñar 8 carriles sin curvas interiores pero existe otro condicionante para estos grandes circuitos, el tamaño modular  de los tableros, por eso tuve que ajustar en el segundo diseño las dimensiones, sobe todo lo mas complicado fue resolver la esquina superior derecha , faltaban 18 cm para poder montar el circuito en toda la longitud del tablero. lo solucione haciendo desparecer un carril mediante un puente previo al giro de 180 º para volver hacia la izquierda del circuito.
Las dimensiones finales son 8 x 7,5 con carriles casi compensados de 32 m.

Si estáis cerca de Seseña os esperamos para que disfrutéis de este circuito el domingo 22 de diciembre, no olvidéis llevar 1 Kg de alimentos ´.

Nº 1272. Reducción del circuito 1202 encontrado en el catálogo práctico.

El compañero Jorge Rego , a quien diseñe los circuitos de los últimos tres posts me cormenta que las dimensiones son  1,90  x 1,20 y que le gustaría totalmente plano el circuito,
Os animo a todos a utilizar el  catalogo práctico de circuitos, actualmente tiene inventariados la mitad de los circuitos del blog.
Por ejemplo, seleccionando la etiqueta anchura SCX 120 , hay 24 crcuitos o longitud SCX 190, hay 12 circuitos, el problema es que aparecen mezclados los planos y los de varias alturas.
Podemos también  elegir la etiqueta altura h=1 , hay 181, y con  paciencia encontrar el de nuestras dimensiones o bien adaptar uno como he hecho con el 1202.

El  circuito tiene dimensiones 1.79 x 1.20 y cuerdas de 9,59 y 9,13, se puede colocar la chicane en la parte superior

Este  es el 1202 de donde  parti.

Nº 1271. Pequeño circuito escala 1:43

Jorge Rego Guerrero dijo:

Que podrías hacerme con un scalextric compact a escala 1:43 en una tabla de estas medidas
Ancho: 85
Largo: 1,50
Pero que se vean los coches, o sea plano.
Nuevamente muchas gracias
Saludos

Esto es lo que me sale con dimensiones 1,48 x 0,65 y cuerdas de 4.05 y 3.69

Nº 1270. Modificación del circuito del post anterior pasándolo de 3 alturas a casi plano.

Jorge Rego Guerrero dijo al ver el circuito del post anterior:

¿Habría otra manera de que no fuera en altura?,  ya que me gusta que se vean los coches ,osea en un circuito plano.

La respuesta es que plano , plano, no. Pero casi, te propongo sustituir el puente central  de forma que solo te quedan dos alturas en un lateral, facilitando mucho la visibilidad.

Este ese esquema de sustitución.

El circuito tiene las mismas dimensiones 1,91 x 1,26, pero las cuerdas quedan descompensadas sin el puente, con 10,60 y 9,13, y se vuelven a compensar colocando unos cruces como en el plano, quedando 9,89m para los dos carriles.

En el listado habría que cambiar 2 rectas por los 2 cruces

Nº 1269. Pequeño circuito scalextric simétrico de 3 alturas.

Jorge Rego Guerrero dijo:

Hola Manuel buenos días que tal,lo 1º que te quiero decir es que eres un gran fenómeno montando pistas de slot, me he estado fijando en unas cuantas por qué me han gustado,pero por tema de sitio y espacio no me lo podría hacer en una maqueta que es lo que me gustaría hacer.Sobre ponerlo en la pared o en el techo hay que descartarlo ya que la casa no es mía si no de mi madre,así que ahora te comentare más abajo..
Mi hija de 5 años y yo no hemos comprado un scalextric analogico a escala 1:32 para iniciarnos en este mundillo del slot y poder disfrutar una cuantas tardes con la familia con el scalextric y sobretodo coleccionar los coches clásicos,nuevo,camiones y motos,pero lo que me gustan a mi son los coches clásico.
Bien te sigo comentado,la marca del scalextric analogico que hemos comprado a escala 1:32 a sido el scalextric c4 gt creo que es el más grande que hay de momento de scalextric en la cual las piezas que tengo son estas.
* 18 curvas standars * 9 recta standars de 350 mm* 5 rectas de 175 mm * 1 pista de conexiones
* 1 pista de conexiones para el cuenta vueltas y semáforos electrónico evo 1
* 1 grand chicane con la referencia 8418
Como te he dicho estas son las pistas que tengo,ahora los complemento que tengo son esto.
* 2 puentes completos " sin pistas,ya que te las he incluido arriba " con la referencia 8807
* 1 cuenta vueltas electrónico evo 1 con la referencia 8803
* 1 semáforo electrónico evo 1 con la referencia 8853
Aparte me gustaría añadirle la siguientes pistas
* curva de interiores con la referencia 8401
* recta pequeña de 87 mm con la referencia 8404
* cambio de pista
Entonces te sigo explicando,yo quiero hacer un circuito fijo con todo sus accesorios en madera,pero claro cuando quiera poner el scalextric,tengo que quitar la mesa del salón y hay es donde pondría la maqueta y pasar la tarde en familia.Bien el espacio que tengo de momento en el salón son estas medidas Largo: 1,90. Ancho: 1.26
Que podemos hacer por qué mi hija me tiene frito,eso si en la tabla de madera habría que respetar para poner los cuentavuetas y el semáforo .
Un cordial saludo
Jorge

El  espacio que tienes es un poco escaso ,  pero te he diseñado una solución a la que la puedes echar imaginación y encontrar una decoración que te guste.

El circuito tiene dimensiones 1.91 x 1.25, y una cuerda de 10.07m en 3 alturas.

Nº 1267 y 1268. Dos reducciones con muchas curvas interiores del primer circuito del post anterior.

Viendo los circuitos del post he pensado que a alguno le vendría bien tener unas versiones más pequeñas y ha salido esto.

El primero tiene dimensiones 2,40 x 1,50 con cuerdas compensadas de 13,38m y el segundo tiene dimensiones de 2,15 x1,50 con unas cuerdas de 11,01m.

Nº 1265 y 1266. Dos circuitos Ninco con muchas curvas interiores.

Marcelo Ruiz Rodriguez dijo:

Hola por supuesto como todos estos mensajes felicitarte por tu blog y tu excelente trabajo
y a continuacion hacerte el pedido de rigor paso a detallarte la cantidad de pistas y decir que son ninco
1 recta conexion
14 curvas std
37 curvas interior
14 rectas 40 cm
7 rectas 20cm
8 rectas 10 cm
2 rectas cambio de carril
kit de rotondas pero me gustaría que sea para 2 coches si no se usan estará bien,las medidas son de 3,00 x 1,50
Muchas gracias por tu atención.

Te he diseñado dos circuitos el primero que diseñe que pongo en segundo lugar, tiene  9 curvas interiores más que tu inventario, en el que pongo  en primer lugar lo ajuste a las que tenias interiores,  aunque te hace falta una standard.

Las dimensiones son 3,00 x 1,50 y las cuerdas de 15,01 y 15,57 el primero,  que compensadas con cruces quedan en 15,31  y  de 16,46 y 15,90 el segundo , que compensado queda  con 16.20.

Nº 1263 y 1264. Dos circuitos de 8 carriles

Como en anteriores Navidades mi amigo y compañero de afición Emilio Fernández me ha pedido que le diseñe un gran circuito para un evento que organiza en Seseña (Toledo) y Loeches (Madrid) para recoger alimentos para Caritas de cada municipio.

En años anteriores le diseñe un gran circuito del Jarama con una recta de 11m y alguno tramos extras sobre el propio cicuito desdoblandolo en dos, y el año pasado varios circuitos de 4 carriles bastante espectaculares, os dejo los enlaces a ellos

http://mismontajesdeslot.blogspot.com.es/2012/10/montaje-n-83-scalextric-y-pequetren-en.html

http://mismontajesdeslot.blogspot.com.es/2012/12/montaje-n-109-scalextric-solidario-en.html

http://mismontajesdeslot.blogspot.com.es/2013/01/montaje-n-113-scalextric-y-pequetren-en.html

Este año le he preparado un gran circuito de 8 carriles con un único pero complejo puente, hay que recordar que el uso de un numero impar de puentes consigue en los circuitos que las cuerdas estén compensadas, es decir los ocho carriles tienen la misma longitud, y esto es debido a que los ocho tramos que forman una curva interior, una standard , dos exteriores y dos superexteriores forman una progresión aritmética y se cumple que el primer carril mas el octavo suman lo mismo que el segundo y el séptimo , que el tercero y el sexto y que el cuarto y el quinto, y como en un circuito con un puente siempre las curvas se pueden emparejar de esta manera para cada carril, esta es la razón por la que quedan los carriles compensados.

Os pongo también el enlace al post donde explico este tema.

http://miscircuitosdeslot.blogspot.com.es/2013/01/articulo-n-65-porque-se-compensan-las.html

y los circuitos de 8 carriles

El primero tiene dimensiones 8.25x3.95  con cuerdas de 20.38, y tiene en el segundo croquis marcadas secciones paralelas por colores,  insertando rectasen las secciones del  mismo color se puede ampliar el circuito.

El segundo es algo mayor, tiene dimensiones 8.20x4.95  con cuerdas de  24,10m

Nota nº 84. ¿Cómo utilizar el blog catalogo practico de Mis circuitos de slot?

Este blog tiene inventariados los del principal Mis circuitos de slot, de forma que cualquier aficionado al slot puede encontrar un circuito o muchos que se adapten a su espacio disponible y a las pistas que tenga de cada tipo.

Para ello cada circuito tiene una serie de etiquetas que le clasifican por cada una de sus características, de manera que por ejemplo podremos elegir circuitos con 24 curvas standard o con 10 curvas interiores o…lo que queramos.

De igual forma podremos actuar con las dimensiones, de 10 en 10 cm están agrupados los circuitos de un mismo ancho o un mismo largo, y de cada marca scalextric o ninco, teniendo en cuenta que las dimensiones ninco son aproximadamente un 15% mayores que las de scalextric.

Así, si buscamos un circuito de ancho 1,50m scalextric , elegimos esa etiqueta y también las de ninco hasta un 15% mayor , esto es circuitos hasta de 1,70 ninco los podremos montar con pistas scalextric en 1,50 de ancho .

Igualmente si yo tengo pistas ninco y tengo una dimensión máxima de 3,00 también me valdrán circuitos un 15% menores scalextric , esto es de 2,50 aproximadamente .

Y por último el concepto de curvas equivalentes que corresponde a la suma de las curvas interiores más las standard, más la mitad de las exteriores y  superexteriores, y representa el número de giros de 45º  que tiene el circuito,  y sirve para sumando las curvas equivalentes de cada uno de nuestros inventarios, saber que circuitos con un número inferior a las nuestras podemos adaptar con más o menos habilidad con nuestras curvas y rectas.

El catalogo practico tiene ya inventariados más de 500 de los 1250 del blog principal.

Nº 1262. Circuito compact muy largo y estrecho

El circuito tiene dimensiones 3,19 x 1,07 con carriles de 11,82m

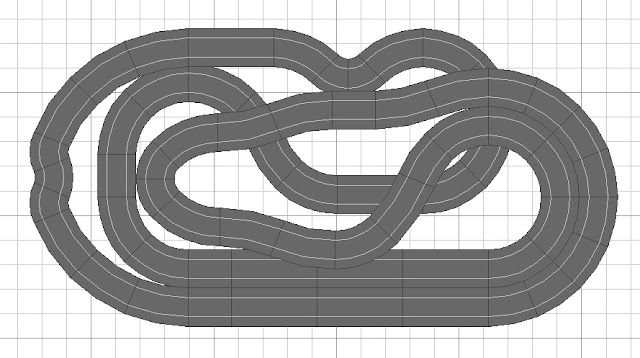

Nº 1261. Circuito scalextric en 2,39 x 1,21 en dos plantas muy compacto.

Al compañero Felipe Ares le diseñe los circuitos 1244 a 1246 sin limites de dimensiones para instalar en su garaje y sorprender a su ahijado, pero después de una semana tuvo que desmontar el circuito y el coche volvió a dormir en el garaje y como le entro mono de slot me ha pedido que con sus pistas le diseñase un circuito en dimensiones 2,40 x 1,30.

Le he diseñado un circuito en 2,39 x 1,21 con carriles de 14,08 y 13,59 que se pueden compensar con los cruces quedando un circuito de 13,86 según se puede ver en el ultimo plano. Es una modificación del 1237.

Nº 1260. Diminuto rally de tres plantas.

Doksas en slotadictos dijo:

Aprovecho este post no solo para pedir ayuda,que menos que una pequeña presentación. Me he vuelto enganchar al slot después de un montón de años. Ahora con medios,y sobre todo con un sobrino pequeño al que poner de excusa para montarme un circuito, me apetece montarme una pista cuca pero curiosa en casa. No dispongo de excesivo espacio (max 2,00m x 1,00m de ancho).Mi idea es hacer algo tipo rally,para poder luego añadirle decoración etc .Las pistas que tengo son todas scalextric. Tengo;

- 12 rectas standar(3 son de chicane)

-14 curvas standar

-10 curvas interiores

-4 medias rectas(una de cuentavueltas)

-6 curvas exteriores

-1 puente/cambio de rasante

Aparte tengo piezas para hacer un par de puentes,bordes exteriores para varias curvas etc. Incluso si me hiciera falta algún tramo en concreto mas(sobre todo pienso en los 1/4 de pista), no creo que tuviera mayor problema en conseguirlo.No tengo problema en hacerlo de dos alturas...incluso tres si mereciera la pena.

Por ultimo felicitarte por tu pedazo de blog que nos viene muy bien a los iniciados en el tema,y muchas gracias por atender a la consulta por adelantado.Un saludo,

Te he diseñado un circuito en tres plantas muy compacto pero con bastante  visibilidad, tiene dimensiones 1,87  x  0,95 con carriles muy descompensados de 10,38 y 8,91 que con dos pistas de cruce como en los ultimos planos quedan de 9.65

También lo he montado pero con pistas Ninco, pongo fotos y vídeos .
