Nº 546. Doble trebol de cuatro hojas con cruce de 7 plantas.

Inspirandome en el nudo que forman los ramales de conexión de dos autopistas, que tienen 8 movimientos posibles de cambios de vía he realizado el diseño de este circuito doble trebol de cuatro hojas que en su centro donde se cruzan todos los ramales llega a tener 7 alturas, niveles o plantas.

Hize un primer diseño con dimensiones 2,62 x 3,18 con una cuerda de 27,77m con pistas Ninco, pero la dimensión 2,62 era demasiado grande para la zona de montaje disponible, e hize un segundo más reducido.

Este segundo diseño eliminaba recta y media en los tramos horizontales y quedaban dimensiones 2,00 x 3,18 con una cuerda de 26,00 metros que además dejaba todos los tramos verticales superpuestos y coincidentes.

Para realizar el montaje había que ordenar todas las intersecciones del centro, que son 8 ramales y pasan por el mismo punto.

Lo primero fue montar en el nivel inferior los lazos mayores, unidos los dos de cada lateral por un tramo recto vertical, después dos opuestos los uni con una diagonal, y quedaron en los otros dos opuestos dos puntas para iniciar los lazos pequeños que finalmente los unía en coronación con una recta diagonal.

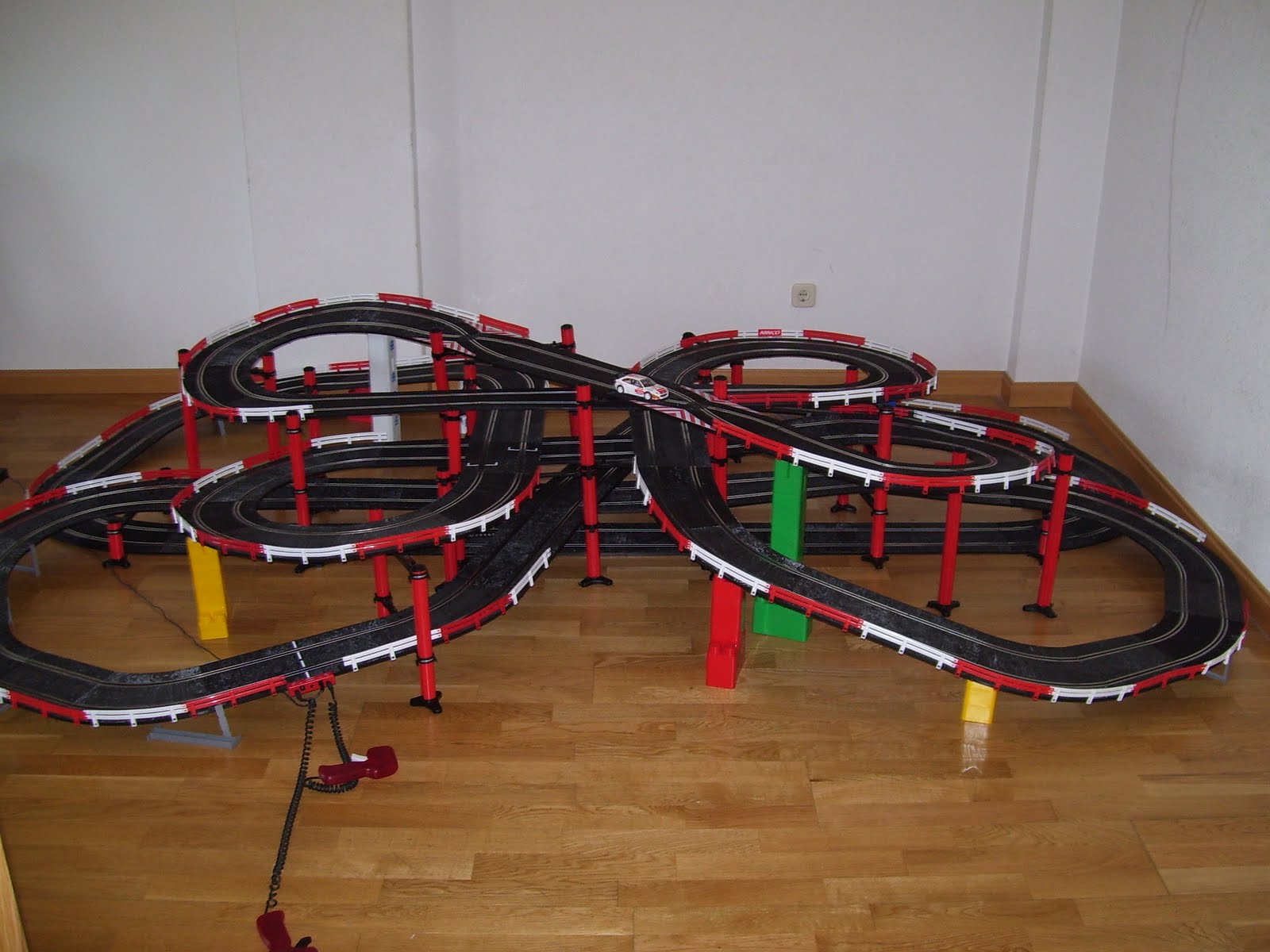

Estas son las fotos y el video del resultado.
