Nº 1254. Circuito muy compacto de 28m.


Carlos Fernandez Ruiz dijo:

Hola Manuel , me podrías diseñar otro circuito para mis pistas ninco, son estas:
rectas de 40 cm 33, curvas standar 49, media curva standar 6, curva interior 52, media curva interior 4, rectas de 20 cm 15, rectas de 10 cm 11, cambio de carril 4, pista de conexión 1, tengo un tablero de 2.95 de largo por 2.00 metros de ancho
muchas gracias saludos.

Para resolver la  petición del compañero mire en el catálogo práctico, el blog auxiliar, que tenía diseñado para ancho Ninco menor de 2,00m (y mayor de 1,90) y encontré el circuito 676 que me sirvió  como croquis ampliándole y colocando unos ramales por debajo.

Este es el resultado, un circuito de dimensiones 2,90 x 2,00 (con pistas scalextric un 15% menores) compensado de 28,24m de longitud cada carril, si no ponemos las pistas de cruce en esas posiciones habría casi 2m de  diferencia  entre cada carril.

Puede parecer complejo y laberíntico pero para aclarar el montaje he puesto al final, planos individuales de la planta superior y de lo que queda debajo.

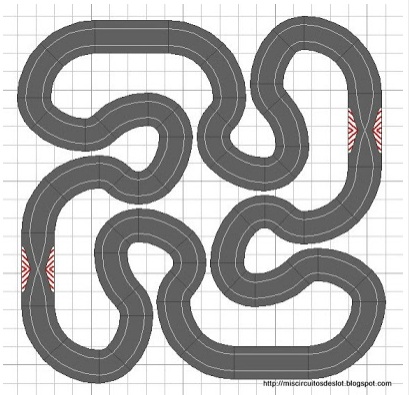

Este es el circuito 676



Y esta la planta superior que sale ampliando el anterior.




Y los ramales que van por debajo.
