Nº 743 al 746. Cuatro circuitos SCXdigitales con 20 curvas standard y 4 curvas interiores.

Francisco dijo:

Hola,  te expongo más o menos las piezas que tengo de SCX digital:
         16 curvas estandar
           2 curvas estandar unidas cruce carril en curva
           4 curvas interiores
         16 rectas estandar
           8 rectas cruce cambio carril
           2 rectas ½ ajuste
           3 rectas ¼ ajuste
           4 rectas con entrada y salida al Pit-box + conexiones
           2 rectas conexiones

Dimensiones libres aproximadas  : 3,50 x 1,50 m.Creo que tengo una desproporción entre rectas y curvas, me faltan curvas para hacer los enredos que haces tú..Un saludo,


El primero tiene dimensiones 3.29 x 1,45.










El segundo con la misma formas curvas, pero menores dimensiones eliminando rectas, queda 2,57 x 1,45.

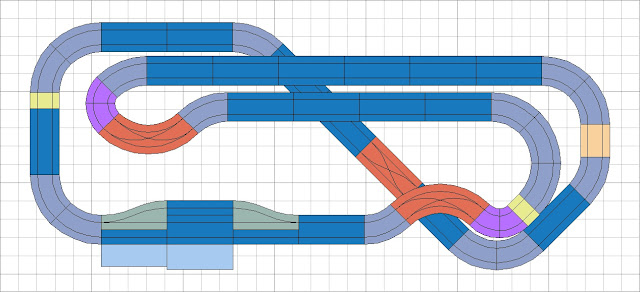

Otra opción totalmente diferente a las dos anteriores con dimensiones 3,17 x 1,36.




Analizo el caso con el catalogo práctico de circuitos y elimino los circuitos con más de 20 curvas standard (16 curvas +2 cruces en curva), después elimino los circuitos con curvas exteriores y superexteriores y los que tienen más de 4 curvas interiores, más de 2 medias rectas y más de 3 cuartos de recta.
Y dimensiones menores de 3,50 x 1,50, en ester caso quedan 14 circuitos que lo cumplen, y analizandolos tres últimos de la lista de debajo hago el cuarto diseño.



Este cuarto diseño tiene dimensiones 3,53 x 1,40, con un recorrido minimo de 14,14m marcado en el plano.
